全套锡矿选矿设备清单：从破碎机到摇床的完整配置

建设一座锡矿选矿厂，设备选型是核心工作之一。选对了设备，流程顺畅、指标稳定；选错了，投资打水漂、生产天天出问题。但设备清单不是凭空列出来的——它取决于矿石类型、处理规模和工艺方案。

本文从锡矿选矿的实际需求出发，给出破碎、磨矿、重选、脱水等各工段的设备清单，说明选型要点，并提供不同规模下的配置参考。

一、破碎筛分工段设备

破碎筛分是选矿的第一道工序，目标是将原矿破碎到适合磨矿的粒度。锡矿选矿强调“多碎少磨”，破碎段做得好，磨机能耗和过粉碎都会明显下降。

1.1 粗碎设备

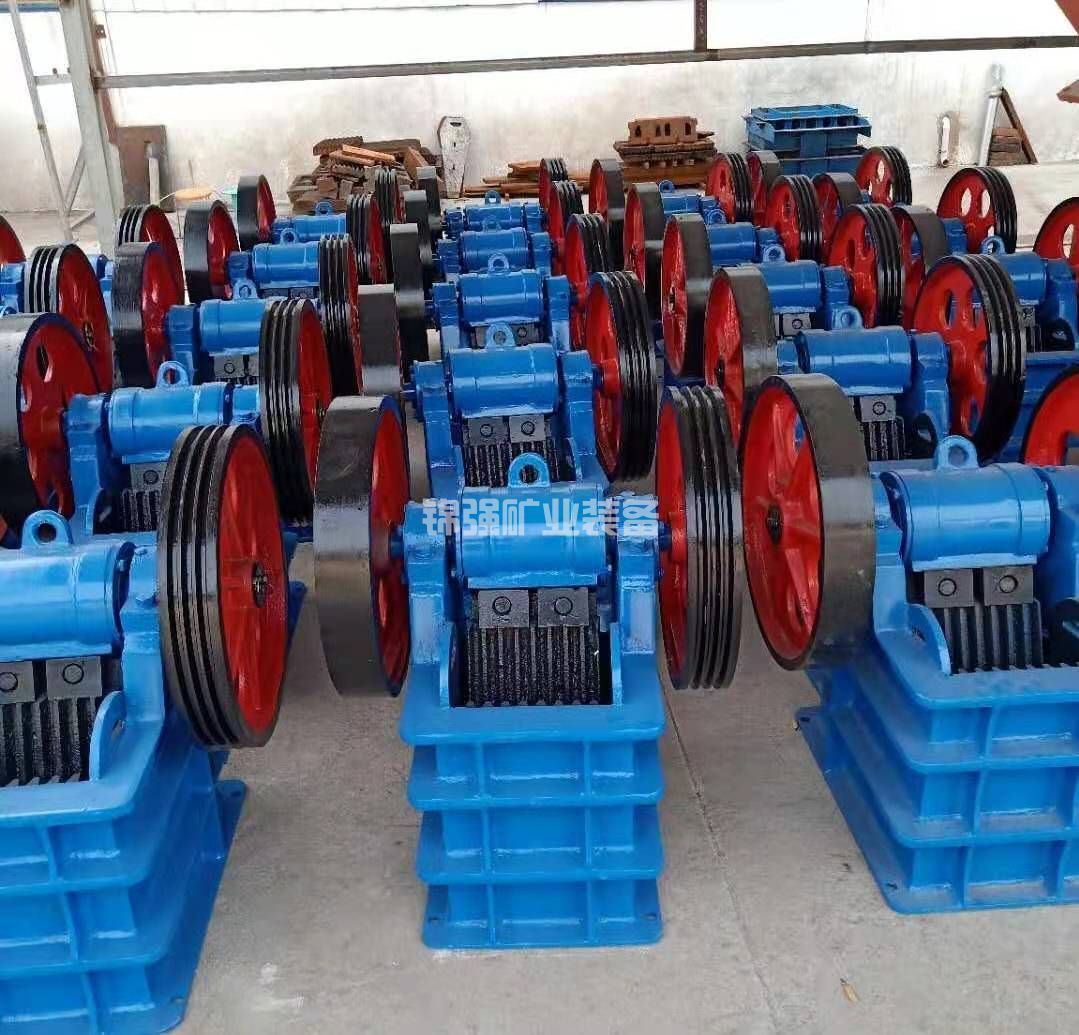

颚式破碎机是粗碎的标准配置。它结构简单、运行可靠，适合处理各种硬度的矿石。对于小型选厂（日处理100-300吨），PE400×600颚破是比较常见的选择，进料粒度340mm左右，排料口40-100mm可调。对于中型选厂（日处理500-1000吨），PE600×900颚破使用较多，处理能力更大。

如果原矿中含有大块顽石，可以考虑在粗碎前加一道格筛，提前分离出超大块，减轻破碎机负荷。

1.2 中细碎设备

圆锥破碎机是中细碎的主流选择。PYB系列标准圆锥用于中碎，PYD系列短头圆锥用于细碎，两者配合形成三段破碎流程。对于小型选厂，也可以用锤式破碎机或复合破碎机替代圆锥破，投资更低，但产品粒形和耐磨件寿命不如圆锥破。

1.3 筛分设备

振动筛用于控制破碎产品粒度，形成闭路破碎。圆振动筛（如2YK-1860）是常见选择，双层筛面可以分出两个粒级，便于后续分级处理。

如果处理的是砂锡矿，滚筒筛是洗矿和筛分的主力设备。筛分的同时用高压水冲洗，可以有效去除粘土。

二、磨矿分级工段设备

磨矿是选厂的能耗大户，也是控制过粉碎的关键环节。磨矿设备的选择直接影响后续重选的效果。

2.1 磨矿设备

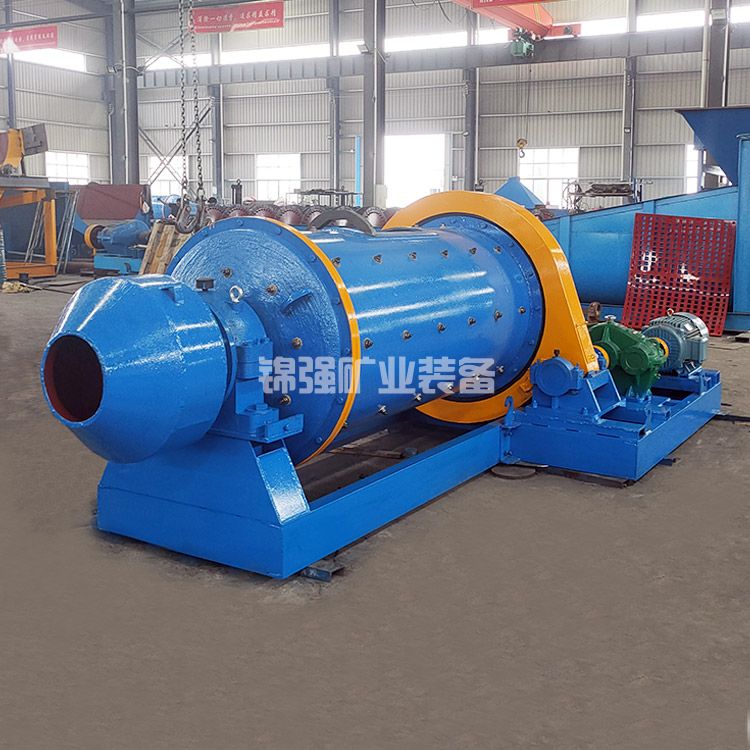

球磨机和棒磨机各有用途。棒磨机采用线接触，对矿石主要起挤压作用，过粉碎少，适合锡矿的一段粗磨。格子型球磨机排料快，适合一段磨矿；溢流型球磨机适用于细磨，但过粉碎风险更高。

对于日处理500-1000吨的选厂，MQG-2736格子型球磨机是常见配置。节能型球磨机采用新型轴承和优化衬板，比传统球磨机节电15%-30%，值得考虑。

2.2 分级设备

螺旋分级机结构简单、运行稳定，但分级效率偏低（30%-50%）。水力旋流器分级效率高（60%-80%），但需要砂泵输送，对给矿浓度敏感。锡矿选矿中，一段分级常用螺旋分级机，二段分级用旋流器组。

三、重选工段设备

重选是锡矿选矿的核心。设备选型要根据矿石粒度分布来确定——没有一种重选设备能覆盖全粒级。

3.1 跳汰机

跳汰机适合处理粗粒物料（1-10mm），处理量大、回收率高。锯齿波跳汰机采用特殊的脉动曲线，上升水流快、下降水流慢，床层松散效果好，是目前锡矿粗粒回收的主流设备。

对于大型砂锡矿，液压跳汰机处理量可达200吨/小时以上，适合采矿船作业。小型选厂可选用侧动式跳汰机，单台处理量15-20吨/小时。

3.2 螺旋溜槽

螺旋溜槽适合处理细粒物料（0.2-2mm），处理量大、无需动力、不耗能，是细粒粗选的经济选择。多个螺旋溜槽可以并联安装，形成模块化组件。

3.3 摇床

摇床是锡矿重选的经典设备，分选精度高，适合处理0.037-2mm的物料，也是精选作业的主力。6-S云锡摇床是行业标准配置，单台处理量1-2.5吨/日，占地约6平方米。

一个日处理1000吨的锡选厂，通常需要配置45-60台摇床。大型选厂中，摇床数量达到80台以上也并不少见。

3.4 离心机

离心机是处理微细粒锡石（-0.074mm）的有效设备。传统摇床对这个粒级的回收率只有30%-40%，离心机可以提升到60%-70%。

STL-80型离心机是常用型号，单台处理能力8-15吨/小时，功率15-37kW。离心机与摇床配合使用——摇床处理中粒、离心机扫选细粒，是提升综合回收率的有效配置。

3.5 皮带溜槽与矿泥摇床

对于极细粒级（-0.037mm），皮带溜槽和矿泥摇床是常见的回收设备。皮带溜槽处理量大、成本低，但富集比小；矿泥摇床分选精度高，适合精选作业。

四、脱水工段设备

精矿脱水是将重选产出的锡精矿含水率降到冶炼要求（通常10%以下）。

4.1 浓缩机

浓缩机用于提高精矿浓度，减少过滤机负荷。中心传动浓密机结构简单、运行可靠。NZ-9型（直径9米）适合中小型选厂，NZ-15型（直径15米）用于大型选厂。

4.2 过滤机

陶瓷过滤机是目前精矿脱水的主流设备，利用毛细原理脱水，能耗低、滤饼水分低（8%-12%）。真空过滤机投资更低，但能耗和滤饼水分都偏高。

五、辅助设备

除了核心设备，选厂还需要配置以下辅助设备。

砂泵用于矿浆输送，是选厂的“血管”。不同工段需要的扬程和流量不同，需要根据输送距离和高差选型。

给料机（如电磁振动给料机）用于稳定给矿，防止破碎机和球磨机过载。

发电机组适用于偏远矿区或电力不稳定的项目。日处理100吨的小型选厂，250kW发电机可以满足基本需求。

电气控制系统包括变频器、软启动柜、PLC控制系统等。大型选厂已普遍采用DCS或PLC集中控制，实现工艺参数的自动调节。

六、不同规模下的全套设备配置清单

以下根据不同处理规模，列出核心设备配置。

6.1 日处理100吨小型选厂配置

设备投资约80-150万元。适合小型矿山或移动式选厂。

6.2 日处理500吨中型选厂配置

设备投资约400-700万元。

6.3 日处理1000吨大型选厂配置

设备投资约1000-1500万元。对于大型选厂，自动化控制系统的投资也要纳入预算，通常增加150-300万元。

七、设备选型要点与注意事项

选型之前，先做选矿试验。没有试验数据，设备选型就是盲目猜测。用代表性矿样做工艺矿物学和选矿试验，确定最佳工艺流程和粒度要求，再根据试验结果选型。

设备规格留有余量。矿山实际处理量往往会超过设计值，设备选型时按1.1-1.2倍系数选择。球磨机的处理能力要按矿石可磨度修正，不能照搬样本数据。

摇床数量宁多勿少。重选是锡矿选矿的核心，摇床数量不足会导致分选不充分、回收率下降。大型选厂配置80台以上摇床是常见做法。

国产设备已经成熟。除少数特殊设备外，国产破碎机、球磨机、摇床、离心机的性能已能满足锡矿选矿要求，性价比远高于进口设备。

大型选厂考虑自动化。DCS控制系统、在线品位分析仪等自动化设备可以稳定工艺指标、减少人工，但投资较高，适合处理规模500吨/日以上的项目。

设备清单是选厂设计的结果，不是起点。 拿到矿样、做完试验、确定流程，再根据处理量计算各作业的设备数量。设备选型的原则是：够用就好，但关键环节（如摇床、离心机）不能省。多投入的设备成本，会在更高的回收率上赚回来。
