时产50吨红土铬矿选矿设备清单

一条完整的50吨/小时生产线，需要哪些设备？

时产50吨红土铬矿选矿生产线，是中型选厂的“黄金规格”。按每天工作20小时、年工作300天计算，年处理原矿30万吨。以原矿Cr2O3品位2.2%、精矿品位40%、回收率72%计，年产铬精矿约1.2万吨，年产值接近5000万元。

要把50吨/小时的原矿变成合格的精矿，需要给料、洗矿、筛分、重选、脱水、输送六大系统协同工作。下面直接给出完整的设备清单，并附上每台设备的核心参数和选型理由。

一、设备清单总览（时产50吨）

总装机功率：约650-750kW
实际运行功率：约500-600kW
设备总重量：约180-220吨

二、各系统设备详细参数与选型说明

1. 给料系统

设备1：重型板式给料机

• 规格：B1200×4500mm（带宽1200mm，中心距4500mm）

• 输送能力：50-150t/h（可调）

• 链板材质：重型锰钢，厚度20mm

• 调速方式：变频调速

• 选型理由：红土铬矿黏性大，普通带式给料机容易粘料打滑。板式给料机采用链板结构，耐冲击、不粘料，适合露天矿直接受料。

设备2：棒条振动给料机

• 规格：1200×4500mm，棒条间隙80mm

• 振动频率：800-1000r/min

• 双振幅：6-8mm

• 电机：2台，每台11kW

• 选型理由：棒条间隙可预先筛除部分细粒泥土，减少进入洗矿机的黏土量，提高洗矿效率。棒条采用耐磨锰钢，间隙可调。

2. 洗矿系统

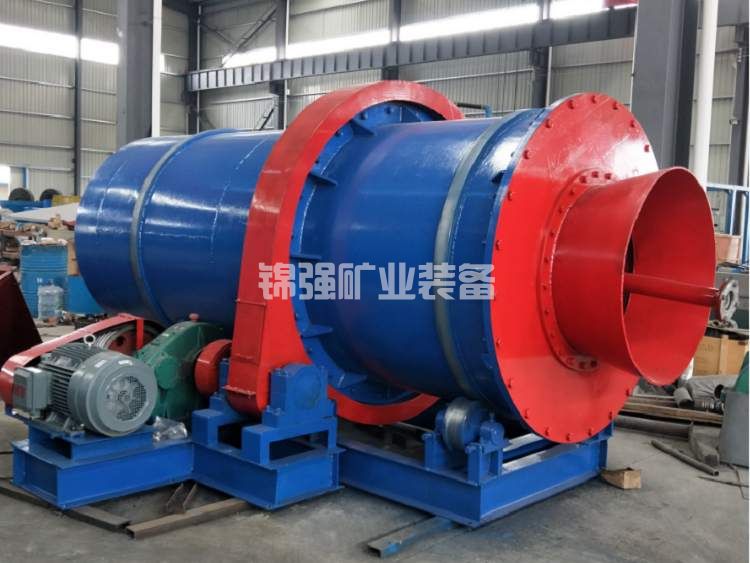

设备3：圆筒洗矿机

• 规格：Φ2200×9000mm（直径2200mm，长度9000mm）

• 筒体转速：8-10r/min（变频可调）

• 尾部筛分孔径：15mm

• 扬料板：切割式高锰钢，提升高度250mm

• 喷水装置：3排扇形喷嘴，压力0.28MPa，水量90-110m³/h

• 电机功率：132kW

• 选型理由：长度9000mm是经过计算的最小值——对于含泥量30%的红土铬矿，停留时间需达到2.5-3分钟，9000mm筒体配合8-10r/min转速可满足。切割式扬料板对黏土团块的剪切力比普通提升板强30%以上。

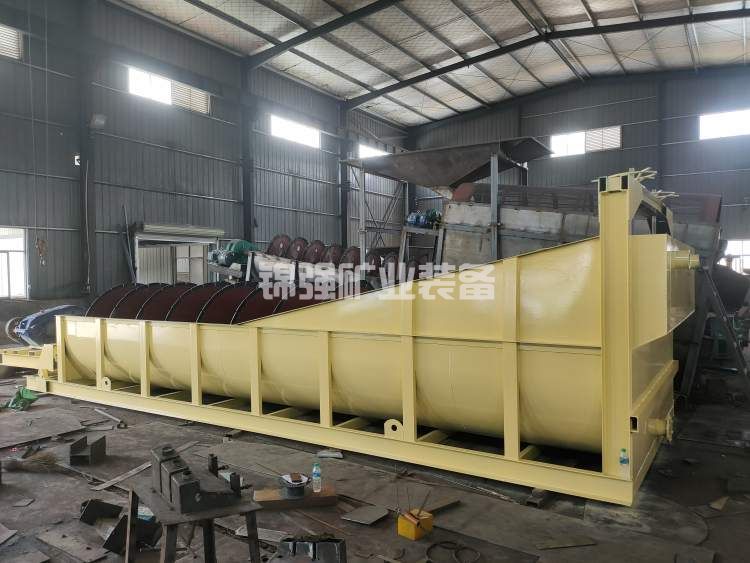

设备4：槽式洗矿机（双螺旋）

• 规格：双螺旋结构，螺旋直径750mm，长度6500mm

• 螺旋转速：15-22r/min（变频可调）

• 槽体倾角：14°

• 电机功率：55kW×2（双电机独立驱动）

• 衬板：耐磨铸铁，厚度16mm

• 选型理由：圆筒洗矿机完成粗洗后，槽式洗矿机利用双螺旋的强力剪切将残余黏土彻底剥离。可将铬铁矿解离度从78%提升到88%以上。双电机设计可实现单边运行，另一侧检修时不影响生产。

3. 筛分系统

设备5：直线振动筛

• 规格：2400×6000mm，双层筛网

• 上层筛孔：12mm（聚氨酯筛板）

• 下层筛孔：6mm（聚氨酯筛板）

• 振动频率：750-850r/min

• 双振幅：8-10mm

• 电机：2台，每台30kW（激振器式）

• 倾角：15-20°可调

• 选型理由：宽度2400mm是保证50t/h处理量的最小宽度（经验系数：每毫米筛宽处理0.02-0.025t/h）。双层设计一次性分出+12mm废石、12-6mm中粒和-6mm矿浆，简化流程。

设备6：高频细筛

• 规格：1800×2400mm，筛孔0.5mm（可换0.3/0.8mm）

• 振动频率：2800-3200r/min

• 振幅：1.5-2.5mm

• 筛网：304不锈钢编织网，丝径0.35mm

• 电机：每台2台振动电机，每台3kW

• 数量：3台（2用1备）

• 选型理由：0.5mm是红土铬矿粗细重选的分界点。3台并联（2用1备）既保证处理能力（单台处理矿浆80-100m³/h，2台足够），又提供备用保障。不锈钢编织网开孔率45%，比聚氨酯筛板高10个百分点，分级效率更高。

4. 脱泥系统

设备7：水力旋流器组

• 规格：Φ200mm × 6台并联

• 给料压力：0.12-0.18MPa

• 底流口直径：18-25mm可调

• 溢流口直径：50mm

• 材质：聚氨酯内衬

• 配套给料泵：100型渣浆泵，功率75kW

• 选型理由：高频细筛筛下物料（-0.5mm）中-0.074mm细泥含量常超过20%，直接进入细粒螺旋溜槽会恶化分选。旋流器组可将细泥脱除40-50%，底流浓度提升至50-55%，为1200mm螺旋溜槽创造良好条件。

5. 重选系统

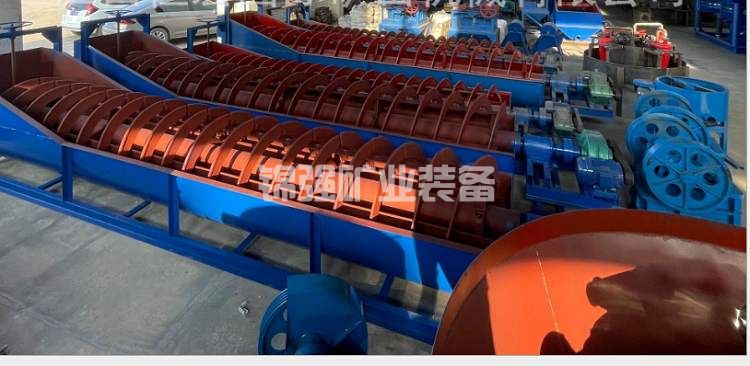

设备8：螺旋溜槽（1500mm）

• 规格：外径1500mm，5圈

• 横倾角：9°（固定，不可调）

• 给矿浓度：25-35%

• 处理能力：2.5-3.5t/h·台（干矿）

• 材质：玻璃钢基体+聚氨酯涂层（厚度3mm）

• 数量：20台（分4组，每组5台）

• 给矿分配器：一进五出，带可调阀门

• 选型理由：20台1500mm溜槽处理粗粒段（0.5-6mm）物料，总处理能力50-70t/h，留有余量。5圈设计在分选时间和处理量之间取得平衡。每组5台共用一个分配器，便于操作和调节。

设备9：螺旋溜槽（1200mm）

• 规格：外径1200mm，6圈

• 横倾角：12°（固定）

• 给矿浓度：45-55%（来自旋流器底流）

• 处理能力：1.2-1.8t/h·台（干矿）

• 材质：玻璃钢+聚氨酯涂层

• 数量：12台（分2组，每组6台）

• 选型理由：6圈设计延长了细粒级的分选路径，提高细粒铬铁矿的回收率。12台溜槽处理细粒段物料（-0.5mm脱泥后），总处理能力14-22t/h，与细粒段产率匹配。

6. 脱水系统

设备10：精矿浓密机

• 规格：Φ8m，中心传动

• 处理能力：20-30m³/h矿浆

• 底流浓度：45-50%

• 溢流固含量：≤500mg/L

• 电机功率：5.5kW

• 絮凝剂添加：可选配

• 选型理由：精矿量约2.5-3.5t/h（干基），对应矿浆量10-15m³/h，Φ8m浓密机面积50㎡，表面负荷0.2-0.3m³/㎡·h，完全满足。中心传动结构简单，维护方便。

设备11：隔膜压滤机（精矿）

• 规格：1250×1250型，过滤面积150㎡

• 滤室厚度：30mm

• 进料压力：0.6-0.8MPa

• 隔膜压榨压力：1.2-1.5MPa

• 滤布材质：单丝丙纶，透气量120-150L/㎡·s

• 电机功率：11kW（液压站）+7.5kW（拉板）

• 选型理由：150㎡面积配50t/h线的精矿量（日产精矿约30-40吨），循环周期约50分钟，每班卸料3-4次，负荷适中。隔膜压榨可将含水率降到12%以下。

设备12：尾矿浓密机

• 规格：Φ12m，中心传动

• 处理能力：250-350m³/h矿浆

• 底流浓度：35-40%

• 溢流固含量：≤800mg/L

• 电机功率：7.5kW

• 絮凝剂添加：标配自动加药系统

• 选型理由：尾矿量约46-47t/h（干基），矿浆量约250-300m³/h，Φ12m浓密机面积113㎡，表面负荷2.2-2.7m³/㎡·h，属正常范围。添加絮凝剂（阴离子PAM，5-8g/t）可提高底流浓度至40%以上。

设备13：尾矿压滤机

• 规格：1250×1250型，过滤面积200㎡

• 数量：2台

• 滤室厚度：35mm

• 进料压力：0.6-0.8MPa

• 隔膜压榨压力：1.0-1.2MPa

• 滤布材质：复丝丙纶，透气量60-80L/㎡·s

• 单台电机：15kW（液压站）+7.5×2kW（拉板）

• 选型理由：2台200㎡压滤机并联，正常运行时2台同时进料，循环周期约70分钟。总处理能力足以应对尾矿量。2台配置可实现交替检修，一台检修时另一台仍可运行，不至于全厂停产。

7. 输送与辅助设备

设备14：渣浆泵

• 规格：80/100型，耐磨衬胶

• 数量：10台（分布在各作业之间）

• 功率范围：15-75kW

• 关键泵：给料泵（75kW）、旋流器给料泵（75kW）、尾矿浓密机底流泵（55kW）、压滤机给料泵（55kW）等

• 选型要点：过流部件必须为耐磨橡胶或高铬合金，红土铬矿中的石英颗粒对泵壳和叶轮磨损严重。

设备15：皮带输送机

• 规格：B800（精矿、尾矿）、B1000（原矿给料）

• 总长度：约150m

• 单机功率：5.5-15kW

• 数量：8条

• 特殊要求：精矿皮带需配刮板，防止滤饼粘带；原矿皮带需防滑花纹。

设备16：循环水泵

• 规格：流量400m³/h，扬程30m

• 数量：2台（1用1备）

• 电机功率：45kW

• 作用：将循环水池的澄清滤液泵回洗矿机、筛分喷淋、螺旋溜槽补水管路。

设备17：电气控制系统

• 控制方式：PLC集中控制 + 上位机监控

• 主要功能：设备顺序启停、连锁保护、变频调节、参数显示（电流、流量、浓度、液位）、历史数据记录

• I/O点数：约200点

• 操作站：中控室2台操作员站，现场2台触摸屏

• 推荐品牌：西门子S7-1200/1500或国产汇川、和利时



三、备品备件清单（首批）

四、设备选型的三个核心原则

1. 洗矿能力留余量：时产50吨线，圆筒洗矿机的处理能力应按60-65t/h选型。因为实际生产中会遇到含泥量波动，余量不足时洗矿机会成为瓶颈。

2. 筛分设备配备用：高频细筛是易堵设备，3台配置（2用1备）比2台更可靠。直线振动筛虽然可靠性高，但也建议备用一套筛板。

3. 脱水设备要并联：尾矿压滤机2台并联，比1台大规格更灵活。单台故障时另一台可继续运行，不会全厂停产。

五、常见问题

Q：时产50吨线，螺旋溜槽为什么用20+12=32台，而不是更少？

A：这个数量是按干矿量和单台处理能力反算的。粗粒段给矿约35-40t/h，单台1500mm处理能力3t/h，需要12-14台；细粒段给矿（脱泥后）约12-15t/h，单台1200mm处理能力1.5t/h，需要8-10台。加上系数1.2，得20台和12台。数量少会导致溜槽超负荷，精矿品位下降。

Q：精矿压滤机一定要配浓密机吗？能不能直接进压滤机？

A：可以，但不推荐。精矿浓度通常只有20-25%，直接进压滤机，进料时间会延长一倍，循环周期从50分钟拉到100分钟，同等面积下处理能力减半。增加一台Φ8m浓密机（投资15-20万），可将浓度提到45%以上，压滤机效率翻倍，半年内收回投资。

Q：尾矿压滤机2台200㎡，单台300㎡不行吗？

A：单台300㎡压滤机价格比2台200㎡略低（约便宜10%），但有一台故障时全厂停产。2台配置的检修灵活性更高，且可以交错卸料，使整个脱水系统连续运行。建议选2台。

Q：这条线需要多大的变压器？

A：总装机约700kW，但实际同时运行功率约550kW。建议配置1000kVA变压器（留30%余量）。如果电网容量紧张，可对洗矿机、压滤机等大功率设备配置软启动或变频器，降低启动冲击。

六、总结

时产50吨红土铬矿选矿生产线，全套设备约17大类、60余台套，总装机700kW，投资约550-750万元（含安装、钢构、电气）。设备选型的核心是：洗矿要两级、筛分要粗细分级、重选要分粒级配置、脱水要浓密+压滤。32台螺旋溜槽、3台高频细筛、2台尾矿压滤机是这个规模的标准配置。

清单已经给你了，下一步就是根据你的原矿性质（含泥量、嵌布粒度、品位）微调个别规格。记住：设备可以照着清单买，但参数（筛孔、转速、横倾角、压榨压力）一定要根据试验报告来定。
