铬矿选矿设备配套方案：破碎到脱水全流程，设备这样搭才出活儿

铬矿选矿设备配套方案：破碎到脱水全流程，设备这样搭才出活儿

核心结论

设备配套不是把破碎机、球磨机、螺旋溜槽堆在一起就完事。哪个在前哪个在后、中间怎么衔接、每段配多少台，这些都决定整条线能不能跑顺。

配套方案的核心是“匹配”。前段出料粒度和后段给料粒度要匹配，每段处理能力和前后要匹配，中矿返回路径要顺畅。匹配好了，整条线顺畅高效。匹配不好，前面喂得多后面吃不下，或者前面磨得细后面分不过来，都是浪费。

这篇文章按工艺流程从前到后，把铬矿选矿每个环节的设备怎么配、配多少、注意什么，一条条说清楚。

先说三个重点

设备配套方案取决于矿石性质和目标处理量，不能照搬。铬矿选矿主流工艺是“破碎-磨矿-重选-脱水”，重选以螺旋溜槽为核心。配套的核心逻辑是：粗粒早丢、细粒多收、中矿返回。合理的配套方案能实现回收率80%以上、尾矿Cr₂O₃含量8%以下。

配套方案的整体框架

一条完整的铬矿选矿生产线，从上到下分为五个作业段。

破碎筛分段的目的是把原矿破碎到适合磨矿的粒度，一般控制在全-10mm或-12mm。核心设备是颚破、圆锥破、振动筛。

磨矿分级段的目的是把矿石磨到铬铁矿单体解离的细度，一般-0.074mm占60-80%。核心设备是球磨机、螺旋分级机或旋流器。

重选选别段是核心作业，利用密度差分离铬铁矿和脉石。核心设备是螺旋溜槽，可能有摇床或跳汰机。

磁选提纯段用于去除磁性杂质或回收弱磁性铬铁矿，根据矿石情况选配。核心设备是弱磁选机或高梯度磁选机。

脱水与尾矿处理段负责产品脱水和尾矿排放。核心设备是浓缩机、过滤机。

整体设备配套的投资比例大致是：破碎筛分占10-15%，磨矿分级占25-30%，重选选别占30-40%，磁选提纯占5-15%，脱水与辅助占10-15%。

150吨/天配套方案（小型）

适合日处理150吨、年处理约5万吨的小型选厂。

破碎筛分段

选用PE-400×600颚式破碎机一台，功率30kW，处理量15-40吨/小时。S75B圆锥破碎机一台，功率55kW，处理量20-45吨/小时。1230振动筛一台，两层筛网，筛分面积3.6平米。

配PE-400×600颚破和S75B圆锥破两级破碎，振动筛筛上返回圆锥破形成闭路，最终破碎产品粒度控制在-10mm。颚破和圆锥破联用是小型线的主流配置。

磨矿分级段

选用MQG-1530球磨机一台，功率90kW，处理量5-15吨/小时。FG-7.5螺旋分级机一台，与球磨机组成闭路磨矿。

磨矿细度控制在-0.074mm占65-70%。分级机返砂比控制在60-70%，避免过磨产生泥化。

重选选别段

螺旋溜槽是铬矿重选的核心设备。选用1200mm直径螺旋溜槽8-10台，每台处理量2-4吨/小时。

配置三级分选：粗选4-5台，扫选2-3台，精选2台。粗选用大螺距750-900mm，扫选和精选用小螺距600-750mm。铬铁矿密度4.2-4.8g/cm³，脉石密度2.6-2.8g/cm³，密度差大，重选效果显著。

脱水段

选用NZ-3.6浓缩机一台，过滤面积5-10平米的过滤机一台。

配套清单汇总

给料机1台，PE-400×600颚破1台，S75B圆锥破1台，1230振动筛1台，MQG-1530球磨机1台，FG-7.5螺旋分级机1台，1200螺旋溜槽8-10台，NZ-3.6浓缩机1台，过滤机1台，皮带输送机若干。

投资约80-120万，装机功率约250-300kW，占地面积约300-500平米。

500吨/天配套方案（中型）

适合日处理500吨、年处理约15万吨的中型选厂。这是目前铬矿选厂最主流、性价比最高的规模。

破碎筛分段

选用PE-600×900颚式破碎机一台，功率75kW，处理量50-120吨/小时。选用圆锥破碎机两台，一台标准型用于中碎、一台短头型用于细碎，功率分别是110kW和132kW。选用2YK-1848两层振动筛两台，筛分面积约17.3平米每台。

采用三级破碎闭路流程。颚破粗碎后进标准圆锥中碎，再进短头圆锥细碎。振动筛筛上返回细碎形成闭路，最终产品粒度控制在-12mm。

磨矿分级段

选用MQG-2740球磨机一台，功率400kW，处理量25-45吨/小时，与螺旋分级机或旋流器组成闭路。选用FG-12双螺旋分级机一台或FX-250旋流器组一组。

磨矿细度控制在-0.074mm占70-80%。铬铁矿嵌布粒度细的需要磨更细。分级返砂比控制在60-70%。

重选选别段

选用1500mm直径螺旋溜槽35-40台，单台处理量4-6吨/小时。1500mm是目前处理量最大的规格，适合大规模粗选。

配置四级分选：粗选15-18台用大螺距750-900mm，扫选12-14台用中螺距，精选8-10台用小螺距600-750mm。

云南某日处理500吨选厂采用类似配套，三级破碎加四级重选，回收率达到78%，精矿品位44%。

磁选提纯段

根据矿石情况选配。如果精矿中铁含量高需要降铁，配备弱磁选机。如果原矿品位低需要提高回收率，配备高梯度强磁选机。

弱磁选机选用CTB-1024型永磁磁选机，磁场强度0.3-0.6T。高梯度磁选机选用立环式，磁场强度1.2-1.5T，处理能力30-50吨/小时。

津巴布韦某铬矿采用重选-磁选联合工艺，先用重选得粗精矿，再用磁选去除磁铁矿提升铬铁比。

脱水段

选用NZG-9浓密机一台用于精矿脱水，NZG-12浓密机一台用于尾矿脱水。过滤设备可选陶瓷过滤机或圆盘过滤机，过滤面积30-50平米。

配套清单汇总

给料机1台，PE-600×900颚破1台，标准圆锥破1台，短头圆锥破1台，2YK-1848振动筛2台，MQG-2740球磨机1台，FG-12分级机或旋流器组1套，1500螺旋溜槽35-40台，磁选机2-3台，浓密机2台，过滤机1-2台。

投资约400-600万，装机功率约800-1000kW，占地面积约1000-1500平米。

1000吨/天配套方案（大型）

适合日处理1000吨、年处理30万吨以上的大型选厂。

破碎筛分段

选用PE-750×1060颚式破碎机一台，功率110kW，处理量80-150吨/小时。选用多缸液压圆锥破两台，一台中碎一台细碎，功率分别是220kW和280kW。选用2YK-2460振动筛两台或三台。

层压破碎原理的多缸液压圆锥破智能耐用、能耗低，可实现排料口自动调整与过载保护。

磨矿分级段

如果采用单系列方案：选用MQG-3650球磨机一台，功率1200kW，处理量50-80吨/小时。FX-350旋流器组一组。

如果采用双系列方案：选用MQG-2745球磨机两台，每台功率400kW，并行作业。双线并行提升磨矿效率、互为备用。

重选选别段

选用1500mm直径螺旋溜槽80-100台。津巴布韦150吨/时项目采用四级重选：一道粗选抛尾减负荷，二、三道扫选深度回收，第四道精选出成品。

采用粗-扫-精组合设计：粗选获得高品位精矿，扫选确保尾矿品位控制在目标值以下，精选提升精矿品位。螺旋溜槽无动力设计，依托矿浆自身重力与离心力分选，能耗极低。

磁选提纯段

配备弱磁选机2-3台去除强磁性杂质。配备高梯度立环磁选机2台用于细粒弱磁性铬铁矿回收。

脱水与尾矿段

选用高效深锥浓密机，精矿脱水用陶瓷过滤机，尾矿干排用板框压滤机。

配套清单汇总

大型破碎设备2-3台，双层振动筛3台，大型球磨机1-2台，旋流器组2组，螺旋溜槽80-100台，磁选机4-6台，浓缩过滤设备多台。

投资约1000-1500万，装机功率约2000-2500kW，占地面积约2000-3000平米。

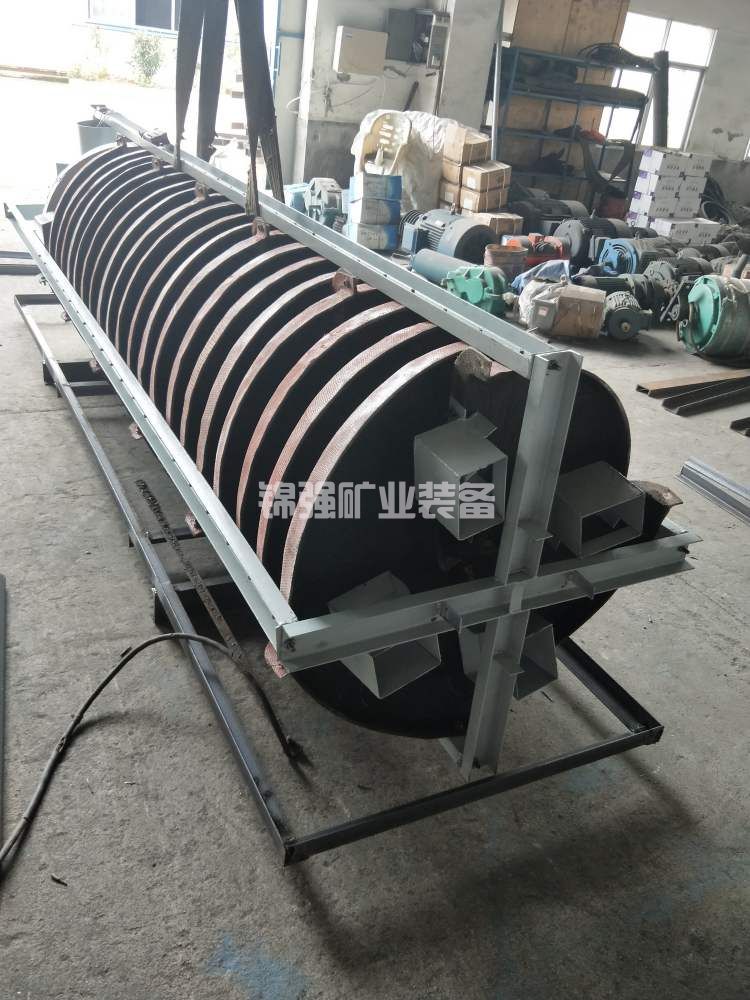

螺旋溜槽的配套细节

螺旋溜槽是铬矿重选的核心设备，配套时几个细节要注意。

直径选择：粗选和大规模处理选1500mm直径，单台处理量4-6吨/小时。精选或小规模试验选1200mm直径，分选精度更高。1500mm应用最广。

螺距匹配：粗粒铬矿大于0.2mm用大螺距750-900mm，矿浆流速快、减少细泥干扰。细粒铬矿小于0.2mm用小螺距600-750mm，延长分选时间、增强细粒富集效果。螺旋溜槽螺距可根据铬铁矿嵌布粒度调整。

给矿浓度控制：控制在30%-35%。浓度过低回收率下降，过高影响分层效果。

溜槽倾角：粗选段10°-12°，精选段8°-10°，适应不同粒级的分选需求。

配套中容易踩的坑

坑一：破碎和磨矿能力不匹配

破碎段出料粒度过大，球磨机进料太粗，磨不动，处理量上不去。配套时要确保破碎最终产品粒度在-10mm到-12mm。

坑二：分级效果不好

螺旋分级机或旋流器分级效率低，合格细粒进不了选别段，在磨机里过磨产生泥化。建议分级效率要做到70%以上。

坑三：螺旋溜槽台数不够

处理量大了，螺旋溜槽台数不够，每台超负荷运行，回收率下降。配套时单台处理量按设计值的80%预留余量。

不同矿石类型的配套侧重

块状富铬矿原矿品位高、粒级粗，建议简化配套。破碎后筛分分级，粗粒级跳汰机直接回收，细粒级进球磨后螺旋溜槽选别，可不设扫选。

粉状贫铬矿原矿品位低、细粒多，建议强化配套。加强细粒回收，磨矿细度磨细，扫选段台数加多，可增加高梯度磁选。

高泥质铬矿含泥量大，建议增加洗矿脱泥。破碎后先加洗矿机或圆筒筛脱泥，再进入磨矿选别流程。

根浸染型铬矿铬铁矿嵌布细，建议细磨加磁选。磨矿细度控制-0.074mm占85%以上，重选后增加强磁选回收细粒铬铁矿。

配套方案的验证

方案设计出来后最好做验证。取50-100公斤矿样在实验室做流程试验，验证回收率和精矿品位能否达到设计值。用小批量连续试验验证设备配置和处理能力是否匹配。

总结

铬矿选矿设备配套方案的核心是“匹配”：段与段之间匹配，设备与设备之间匹配，设备数量与处理量匹配。

主流配套是三级破碎、球磨机与分级机闭路、四级螺旋溜槽重选、浓缩过滤脱水。1500mm螺旋溜槽是粗选主力，给矿浓度30-35%、溜槽倾角分级设定。合理配套的选厂，铬铁矿回收率可达80%以上。

把您的处理量、原矿品位、目标产量、场地条件发过来。我们可以根据这些参数帮您出一份配套方案和设备清单，告诉您每段配什么设备、配多少台、投资大概多少。
