滨海锆矿选矿设备：从重选粗选到磁电精选的完整配置方案

本文速览

滨海锆矿选矿设备的配置逻辑遵循先重后磁再电的三段式技术路线，重选段负责大规模抛尾，磁选段分组除铁，电选段最终提纯。重选段以螺旋溜槽和摇床为核心，螺旋溜槽处理量大、无动力消耗，摇床分选精度高、矿物分带清晰。磁选和电选设备负责锆英石与钛铁矿金红石的精细分离，辊式磁选机按磁性分组，高压电选机按导电性分离。国内大型项目实践证明，永磁干式磁选机配套弧板式和筛板式电选机，能有效实现锆英砂精矿品位百分之六十五以上的工业生产目标。

滨海锆矿选矿设备为什么自成体系

海滨砂矿跟内陆硬岩矿的选矿设备需求有本质区别。海浪和潮汐的长年冲刷搬运，已经把锆英石从母岩中彻底剥离干净，矿物颗粒表面光滑单体解离度轻松超过百分之九十。这个天然优势意味着滨海锆矿选矿设备不需要配置破碎机和球磨机，也不需要大量洗矿设备，直接从采砂环节进重选即可。

滨海锆矿的选矿设备要处理的原矿品位极低，重矿物含量通常只有百分之二到五，但处理量巨大，一条中型生产线日处理原矿可达数百吨。设备配置的核心矛盾是怎样用最低的成本和能耗，把大量石英砂甩掉，再把锆英石从钛铁矿金红石独居石这堆重矿物里逐个分出来。

三段式结构是行业通行的标准配置，重选段负责轻重分离，磁选和电选段负责精细分组提纯。每段的任务和目标都不同，设备选型也各有侧重。

重选段设备：螺旋溜槽和摇床的黄金组合

重选段是整个滨海锆矿选矿设备配置中投资最低但产出最关键的环节。它负责把百分之七十五到八十五的脉石石英砂直接甩掉，将重矿物从原矿的百分之二到五富集到百分之四十五到六十五。

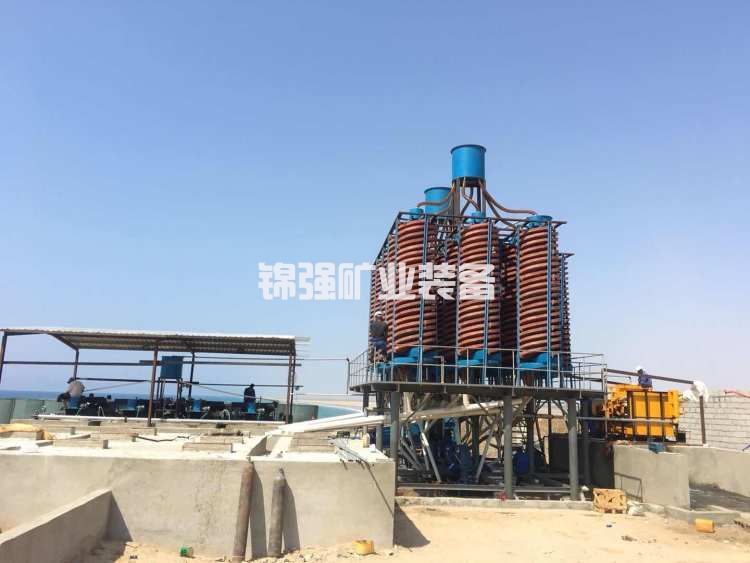

螺旋溜槽是粗选段的绝对主力。它是从顶部给矿沿螺旋槽面旋转下行的设备，利用离心力和重力的综合作用实现轻重矿物分离。重矿物沉向内圈，轻矿物浮在外圈，槽底截取器把内圈重矿物取出，外圈轻矿物排掉。这种设备最大的优点是结构简单无动力消耗维护成本极低。一台直径一千二百毫米的螺旋溜槽处理量可达三十到五十吨每小时，不需要电力驱动，没有运动部件。实际生产中粗选段通常配置十到二十台并联运行，就能处理上百吨原矿。

ABS塑料螺旋溜槽是海滨砂矿应用最广的重选设备，冶金部与广东稀土公司开展海滨砂矿采选工艺改革研究时已推广应用三十多年。适用于分选细粒的锆英石金红石独居石以及具有比重差异的其他矿物。矿浆自上部给料斗输入后，在沿溜槽流动过程中比重不同的矿物在槽的横向展开分离，重矿物颗粒趋向槽的内缘，轻矿物被甩向外缘。

摇床是精选段的接力设备。螺旋溜槽产出的粗精矿品位通常在百分之四十五到六十五之间，锆英石和金红石占重矿物总量的百分之三十到五十，还需要进一步提纯。摇床是一张倾斜的矩形床面做往复运动，矿浆在床面形成薄层水膜，重矿物沉到底层向精矿端移动，轻矿物悬浮在上层被水冲走。摇床的分选精度比螺旋溜槽高得多，床面上会形成清晰的矿物分带，最内侧是锆英石和独居石，中间是金红石和钛铁矿，外侧是残余石英。

6-S摇床是国内滨海锆矿精选段的标准配置，单台处理量零点五到一点二吨每小时。实际项目中精选车间常配置四十四到四十八台摇床同步运行，支撑日处理数百吨原矿的产能。摇床的截取宽度控制是决定最终回收率高低的关键细节，内侧锆英石矿带截取得越精准精矿品位越高，但截得太窄部分细粒锆英石可能跑入中矿降低回收率。

干燥与磁选设备：从湿法到干法的转换

摇床产出的混合精矿含水率百分之十二到十八，而后续磁选和电选设备要求入料含水率必须低于百分之一。干燥环节是湿法作业转向干法作业的必经之路。

工业烘干炉是磁选电选前的基础设备，采用间接加热方式将物料烘至规定含水率。温度控制要严格，滚筒干燥机出口温度超过一百五十摄氏度时金红石表面会氧化变色导电特性随之偏移，因此干燥机必须设温度上限保护。

永磁干式磁选机是磁选段的核心设备，辊式结构磁场强度可定制，无需外部激磁电源。磁选段的任务是按磁性把不同矿物分组，先用弱磁选机分离磁铁矿和强磁性钛铁矿，再用强磁选机分离独居石等弱磁性矿物。剩下不导磁的锆英石金红石和石英砂混合物进入下一段。实际项目中永磁干式磁选机通常配置十余台，直径规格四百毫米。

磁选段做得好后续电选就顺畅，磁选不彻底电选始终调不稳，因为入料中的磁性矿物含量变化会让电选机始终找不到稳定的分选参数。

电选设备：锆英石和金红石的终极分离

重选和磁选都没办法把锆英石和金红石分开，因为两者比重接近且都是非磁性矿物。电选设备利用的是导电性差异，金红石是半导体在高压电场中能导电，锆英石是绝缘体基本不导电。滨海锆矿选矿设备的电选段承担的就是这个终极分离任务。

高压电选机主要有三种类型，辊筒式筛板式和弧板式。辊筒式电选机的工作原理是矿砂加热到四十到六十度后喂入转动辊筒表面，电晕电极使所有矿粒带上负电荷。导体矿粒金红石的电荷经辊筒快速传走，在离心力作用下抛离辊筒，非导体矿粒锆英石的电荷不易传走，吸附在辊筒表面被毛刷刷下。

弧板式和筛板式电选机在工业应用中同样普遍。长沙矿冶研究院自主研发的智能高压电选机系列已在国内多个项目应用，广西粤桥和山东域潇的锆钛产线采用其电选设备，实践证明对海滨砂矿锆英石提纯和钛铁矿金红石精选效果稳定。

实际生产中锆英中矿和金红石中矿先用干式磁选机进行首次分选分离钛精矿，然后经由电选机作业实现锆英砂和金红石的相互分离。最后用干式强磁选机进一步除去弱磁矿物，分别得到锆英砂精矿和金红石精矿。

设备配置的产能档次

滨海锆矿选矿设备的配置规模取决于日处理产能。日处理五百吨原矿的中型生产线，重选段配置螺旋溜槽十六到二十四头摇床四十到四十八台，磁选段配置干式磁选机十到十五台，电选段配置电选机十五到二十台，配套烘干炉两到三台。

设备投资方面湿式段以螺旋溜槽和摇床为主，单台价格较低但数量大总价占比百分之三十到四十。干燥和磁电段设备单台价格高，总价占比百分之六十到七十。一条完整的中型生产线设备总投资通常在八百到一千五百万元区间。

滨海锆矿选矿设备的选型逻辑很清晰，螺旋溜槽加摇床搞定重选粗富集，磁选机搞定磁性矿物分组，电选机搞定锆英石和金红石的最终分离。三段设备各司其职，一段没做好后面的设备再先进也难出好指标。先搞清楚原矿品位和矿物组成，再按处理规模匹配各段设备的数量和规格，这是设备配置的基本原则。
