铬铁矿选矿分级设备：螺旋分级机与水力旋流器对比

铬铁矿选矿生产中，分级作业直接决定磨矿系统的效率和精矿回收率。螺旋分级机和水力旋流器是目前应用最广泛的两种分级设备，但它们的原理、适用工况和运行成本差异显著。选错了分级设备，磨机过磨、跑粗、能耗飙升的问题会接踵而至。本文从铬铁矿的实际特性出发，对两种设备进行系统对比，帮助现场工程师做出合理选择。

一、铬铁矿分级作业的特殊要求

铬铁矿的比重达到4.0-4.8吨/立方米，属于重矿物。这个特性对分级设备有两方面影响：一方面，重矿物颗粒在水中的沉降速度远快于轻矿物，有利于分级；另一方面，铬铁矿硬度高、磨蚀性强，对设备耐磨性要求苛刻。

某省铬矿的测试数据显示，在相同粒度条件下，铬铁矿颗粒在水中的沉降速度是石英的1.8-2.2倍。这意味着分级设备处理铬铁矿时，分级粒度会比处理同样粒度的轻矿物时更细。这是一个容易被忽视的特点。

铬铁矿选矿常用的分级粒度通常在0.1-0.5mm之间。粗磨阶段采用0.3-0.5mm分级粒度，细磨阶段采用0.1-0.2mm分级粒度。不同粒度区间，螺旋分级机和水力旋流器的表现差异很大。

铬铁矿选矿分级设备：螺旋分级机与水力旋流器对比的核心在于：螺旋分级机适合较粗的分级粒度（>0.15mm），水力旋流器在细粒级分级（<0.15mm）时优势明显。但这个边界并非固定，需要结合矿石性质和现场条件综合判断。

二、设备原理与结构对比

螺旋分级机的分级机理

螺旋分级机依靠重力沉降实现分级。矿浆从中间部位给入分级机槽体，大颗粒沉到底部被螺旋叶片向上推送排出，细颗粒随溢流从尾部流出。

螺旋分级机的工作过程可以分为三个区段：

• 沉降区：矿浆进入后流速降低，粗颗粒开始沉降

• 返砂区：沉下的粗颗粒被螺旋叶片沿槽底向上输送

• 溢流区：细颗粒随矿浆从溢流堰流出

螺旋分级机按溢流堰高度分为高堰式、低堰式和沉没式三种。铬铁矿选矿中最常用的是沉没式螺旋分级机，其溢流堰较高，沉降区更长，适合较细的分级粒度。

水力旋流器的分级机理

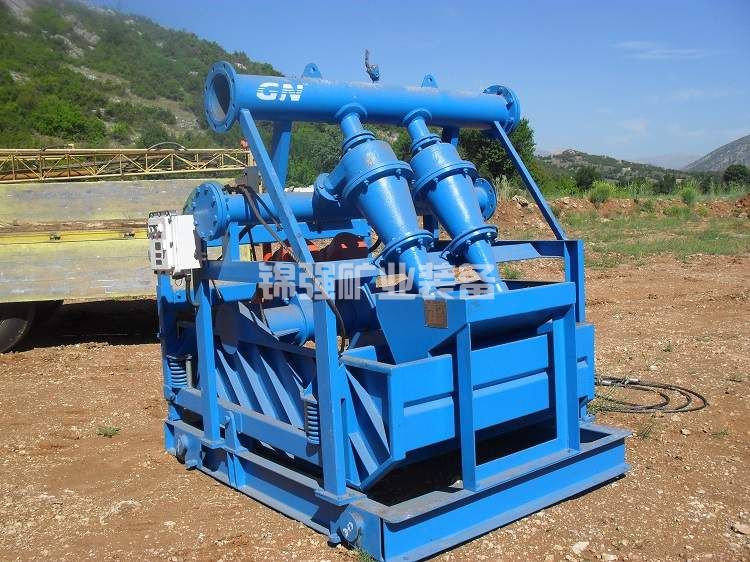

水力旋流器依靠离心力场实现分级。矿浆沿切线方向高速进入旋流器，在锥体内形成高速旋转的涡流。粗颗粒被甩向器壁并向下从沉砂口排出，细颗粒随内旋流向上从溢流管排出。

水力旋流器内部存在两个反向旋转的涡流：

• 外旋流：向下运动，携带粗颗粒

• 内旋流：向上运动，携带细颗粒

两股涡流的交汇面称为“零速包络面”，这是分级发生的核心区域。铬铁矿比重大的特点使其在离心力场中的受力效应更明显，分级效率通常高于轻矿物。

铬铁矿选矿分级设备：螺旋分级机与水力旋流器对比的关键差异在于：螺旋分级机依靠重力场，分离力较小但稳定；水力旋流器依靠离心力场，分离力可达重力的50-100倍，适合细粒分级。

三、主要性能参数对比

分级粒度与效率

在铬铁矿选矿中，两种设备的分级效率存在显著差异。

处理粒度大于0.3mm的粗分级时，螺旋分级机的分级效率可达55%-65%，水力旋流器约为50%-60%，两者相当。处理粒度0.15-0.3mm的中等分级时，水力旋流器的效率优势开始显现，可达70%-80%，而螺旋分级机降至45%-55%。处理粒度小于0.15mm的细分级时，水力旋流器的效率优势更加明显，可达75%-85%，螺旋分级机则降至35%-45%。

这意味着对于细磨后的分级作业，水力旋流器能够更精确地控制分级粒度，减少有用矿物在返砂中的流失。

处理能力与功耗

以处理量100吨/小时的铬铁矿磨矿分级回路为例：

• 螺旋分级机：需要选用直径2.4-3.0米的沉没式分级机，配套电机功率15-22kW，占地面积约25-35平方米

• 水力旋流器：需要配置直径350-500mm的旋流器4-6台（组），配套渣浆泵电机功率75-110kW，占地面积约8-12平方米

水力旋流器虽然设备本身占地小，但需要配置高扬程渣浆泵，泵的能耗远高于螺旋分级机的螺旋驱动能耗。同时，旋流器需要布置在磨机平台上方或单独的高架平台上，土建投资较高。

四、适用工况分析

螺旋分级机的适用场景

粗磨闭路分级
当磨矿细度要求为-200目（0.074mm）含量低于60%时，对应的分级粒度在0.2-0.3mm以上。这个范围内螺旋分级机运行稳定，返砂浓度高（75%-85%），有利于磨机给料的稳定性。

高浓度分级作业
螺旋分级机对给料浓度不敏感，即使给料浓度在40%-55%范围内波动，分级效果变化不大。对于铬铁矿这种比重大的物料，螺旋分级机能承受较高浓度而不产生明显跑粗。

安装空间受限（高度方向）
螺旋分级机基本是平面布置，不需要高差。对于场地高差不充足的车间，这是重要优势。

对溢流浓度稳定性要求高的场合
螺旋分级机的溢流浓度相对稳定，波动范围小，有利于后续选别作业的稳定。

水力旋流器的适用场景

细磨闭路分级
当磨矿细度要求为-200目含量超过70%时，对应的分级粒度在0.1-0.15mm以下。水力旋流器在这个粒度范围表现明显优于螺旋分级机。

需要精确控制分级粒度的场合
水力旋流器可以通过更换沉砂嘴、调整溢流管直径等方式精确调节分级粒度。某铬矿将螺旋分级机改为旋流器后，溢流中+0.15mm的跑粗率从18%降至6%。

场地紧张或需要多层布置的车间
水力旋流器组可以布置在磨机平台上方的钢结构中，不占用额外地面面积。这在老厂改造中尤其有吸引力。

大型生产线（处理量>200吨/小时）
大型铬矿选厂通常采用多台磨机配旋流器组的方案，旋流器组的配置灵活性和自动化程度更高。

五、运行成本的详细对比

分级设备的运行成本不仅包括电耗，还涵盖耐磨备件、维护人工和因分级效率导致的金属流失。

螺旋分级机运行成本

• 电耗：1.5-2.5度/吨矿

• 耐磨备件：螺旋叶片（高铬铸铁或高锰钢）更换周期6-12个月，每套约3-8万元

• 维护人工：中等，主要为螺旋叶片堆焊修复和轴承保养

• 因跑粗导致的金属流失：较低（粗分级时）

以某处理量80吨/小时的铬矿为例，螺旋分级机年运行成本约15-25万元（不含人工）。

水力旋流器运行成本

• 电耗（含渣浆泵）：6-10度/吨矿

• 耐磨备件：沉砂嘴（碳化硅或陶瓷）更换周期1-3个月，每个50-200元；内衬（聚氨酯或陶瓷）更换周期3-6个月，每组旋流器约2000-5000元

• 维护人工：较高，需要频繁检查和更换磨损件

• 因跑粗导致的金属流失：较低（细分级时）

仍以处理量80吨/小时的铬矿为例，水力旋流器年运行成本约35-55万元（不含人工）。但需要强调的是，如果旋流器能够提升1-2个百分点的回收率，增加的产值可能远高于运行成本的差额。

铬铁矿选矿分级设备：螺旋分级机与水力旋流器对比中，经济性的判断需要放到全系统中考量。旋流器运行成本高，但选矿回收率的提升可能带来更大收益。

六、铬铁矿中的实际应用案例

案例一：新疆某铬矿选厂

该厂处理铬铁矿，原矿品位12-15%，处理量60吨/小时。原采用一段磨矿配螺旋分级机，分级粒度为0.3mm，磨矿细度-200目占55%。

存在问题：铬铁矿的解离需要-200目占75%以上，现有分级设备无法达到这个细度。如果将螺旋分级机溢流堰降低、加大返砂比，分级效率急剧下降到40%以下。

改造方案：保持一段磨矿配螺旋分级机进行粗磨（-200目50%），增加二段磨矿配水力旋流器组（3台直径250mm旋流器）进行细磨分级。

改造效果：

• 最终磨矿细度达到-200目占78%

• 铬精矿品位从38%提升到44%

• 回收率从72%提升到81%

• 虽然增加了二段磨和旋流器，但综合效益年增约400万元

案例二：内蒙古某铬铁原料厂

该厂处理进口铬铁矿块矿和粉矿混合料，要求将-0.5mm细粉分离去除。原采用螺旋分级机进行脱泥，分级粒度为0.15mm。

存在问题：螺旋分级机分级效率仅45%-50%，大量-0.15mm细粉随返砂进入破碎回路，造成圆锥破碎机频繁堵塞。

改造方案：更换为两组直径350mm水力旋流器并联，给料压力0.1-0.12MPa。

改造效果：

• 脱泥效率从48%提升到82%

• 破碎机堵塞频率从每天3-4次降至每周1次

• 渣浆泵电机功率增加35kW，但破碎机衬板寿命延长了2倍

七、选型决策框架

在螺旋分级机和水力旋流器之间做出选择，建议按照以下逻辑进行决策：

第一步：确定目标分级粒度

• 目标分级粒度 > 0.2mm → 优先考虑螺旋分级机

• 目标分级粒度 0.1-0.2mm → 两者均可，进入下一步分析

• 目标分级粒度 < 0.1mm → 优先考虑水力旋流器

第二步：评估现有场地条件

• 场地平坦、低差充足 → 两种均可

• 场地紧张或需要多层布置 → 水力旋流器更有优势

• 已有对辊平台可利用 → 水力旋流器成本更低

第三步：计算全生命周期成本
包括设备投资、土建费用、电耗、备件消耗、维护人工。注意将分级效率对回收率的影响量化为产值。

第四步：考虑操作维护水平

• 操作人员经验丰富、维护力量强 → 水力旋流器效果更好

• 操作力量薄弱、维护能力有限 → 螺旋分级机更可靠






八、两种设备的关键参数

螺旋分级机选型参数（处理铬铁矿）

铬铁矿比重大的特点使得螺旋分级机的实际处理量可比处理轻矿物时高出20%-30%，选型时可适当保守。

水力旋流器选型参数（处理铬铁矿）

处理铬铁矿时，旋流器的给料浓度宜控制在20%-35%之间。浓度过高会导致沉砂中细粒夹带增加，分级效率下降；浓度过低则处理量降低，能耗上升。
