先说三个重点

模块化选矿设备在工厂内预制完成核心设备集成，以标准集装箱或拖车为单元发运，现场快速拼装即可投产，核心价值在于将“现场建设”转化为“现场组装”。建设周期从传统模式的三到五个月压缩到一到两周，投资从固定式的几百万降到模块化的几十万到一两百万。模块之间接口标准化，管道法兰、电气快插接头统一规格，拆装方便；矿采完了可以拆解迁移到下一个矿区继续用，设备重复利用率高。

建一个锡矿选矿厂，传统做法是：现场浇筑混凝土基础、设备散件发运、现场安装焊接配管、单体调试、联动试车——少则三个月，多则半年。矿体采完了，设备拆不走、卖不掉，几十万上百万的土建投资全打了水漂。

模块化设计把这件事的逻辑彻底翻了过来。设备在工厂里就装好了、接好了、试好了，以集装箱或拖车为单元发运到现场。到了之后，基础找平、模块就位、接口连接——三步走完，一周内投产。不用打混凝土、不用现场配管、不用等设备安装调试。矿采完了，拖拉机一挂拉到下一个矿点继续干。

下面从破碎、磨矿、重选三个核心模块，把锡矿选矿生产线模块化设计的全套方案拆开讲清楚。

模块化设计的核心理念

模块化选矿设备不是简单地把设备堆在钢架上，而是一套系统化的工程交付模式。

工厂预制是第一步。所有设备——破碎机、筛分机、磨机、跳汰机、摇床、管道、电控系统——在制造厂内完成安装、接线和调试。模块在出厂前经过空载试车，设备之间的匹配性已经得到验证。

单元化封装解决运输问题。整条生产线拆分为若干功能模块，每个模块以标准集装箱或拖车为骨架，尺寸符合海运和陆运限界（通常为20英尺或40英尺标准箱）。模块之间的接口标准化，电气采用快插接头，管道采用法兰连接。

现场快速组装大幅缩短工期。到达项目现场后，只需进行基础找平、模块就位、接口连接三个步骤。无需大量混凝土浇筑，无需复杂的设备安装和现场配管。

可扩展与可迁移是模块化最大的附加值。模块化设计允许根据矿石储量和产能需求灵活增配模块。项目结束后，设备可拆解迁移至新矿区，重复利用率高。

模块化不是简单的把设备放在一起，而是按功能分区、按流程串联、按运输打包。每个模块的尺寸要能装进标准集装箱或者平板卡车——宽度不超过两米五，高度不超过三米五，长度不超过十二米，重量控制在十五吨以内，普通卡车就能拉。

破碎模块：从大块矿石到合格入磨粒度

破碎模块是岩锡矿选矿生产线的第一道工序，负责把井下或采场来的大块矿石破碎到适合磨矿的粒度。

一套完整的模块化破碎模块，通常采用“颚破+圆锥破”的两段或三段破碎配置。颚式破碎机与圆锥破碎机集成在重型钢架上，配备振动给料机和除铁器。模块自带检修平台和操作通道。

粗碎设备推荐PE-500×750颚式破碎机或PE-600×900，给料口500×750毫米，允许最大入料粒度约400毫米，排料口调整范围50-100毫米，处理能力40-80吨/小时。中碎设备推荐PYB-1200标准圆锥破碎机，给料粒度100-150毫米，排料口20-40毫米，处理能力60-100吨/小时。破碎模块的处理能力覆盖50-200吨/小时。

模块化破碎设备的优势不仅在于集成度高，还在于“免基础安装”。框架式结构布局使每台破碎筛分设备省去了现场制作混凝土基础的费用和时间。设备集成化程度高，经过简单的吊装即可快速投入生产。

对于海外项目来说，破碎模块的标准化集装箱尺寸尤其重要。模块可以装进标准集装箱发运，到了现场用吊车就位即可，不需要复杂的安装队伍。

磨矿分级模块：控制粒度、防止过磨

磨矿分级模块负责将破碎产品磨到锡石单体解离的细度，同时用分级设备控制粒度、防止过磨。

棒磨机或球磨机集成在独立的模块单元中，配套分级旋流器组和渣浆泵。模块内部完成管道连接和电气布线，现场只需接入水电。磨矿模块的典型配置包括MQG2136或MQG2430型格子型球磨机，处理能力30-45吨/时。

高频振动细筛是锡矿磨矿分级模块中的关键设备。蒙自矿冶公司采用高频振动细筛进行分级改造后，锡金属回收率由50.19%提高到70.90%。云锡公司的实践表明，降低过粉碎量2%就可以提高回收率1%。高频细筛的分级效率可以达到80%以上，而水力旋流器只有50%到70%。

磨矿分级模块的模块化设计需要特别注意两个问题。磨机是重型设备，模块底架的强度和刚度要足够，运输过程中不能变形。磨机运行时振动大，模块之间的连接要采用柔性接口，避免振动传导到其他模块。

重选模块：锡矿选矿的核心

重选模块是整条模块化生产线中设备最多、配置最复杂的部分。锡矿选矿以重选为核心，这一特性与模块化设计高度契合。

重选模块通常分为粗选子模块和精选子模块。粗选子模块配置跳汰机或螺旋溜槽组，精选子模块配置摇床。

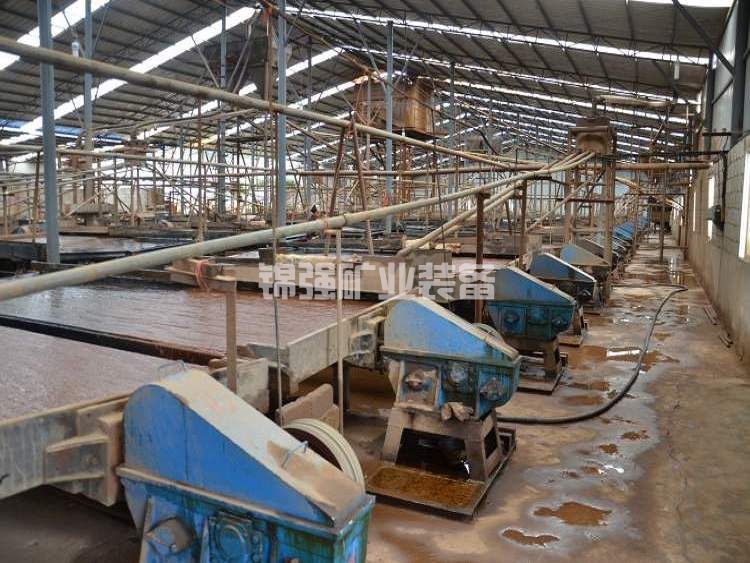

以日处理500吨砂锡矿为例，重选模块采用螺旋溜槽组加摇床的组合。螺旋溜槽用16到20台，直径1.2米，每台处理量每小时2到3吨。叠成4到5层，每层4台，占地面积不大。螺旋溜槽组做粗选，产出粗精矿和尾矿。粗精矿进入摇床精选，配置6到8台摇床，床面面积7.5平方米，每台处理量每小时0.8到1.2吨。

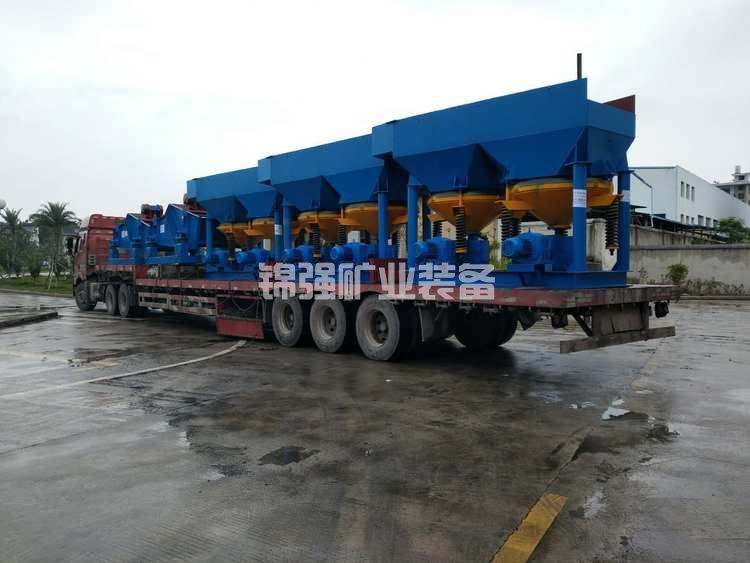

对于岩锡矿，重选模块还需要考虑分级。跳汰机模块处理粗粒级，螺旋溜槽组模块处理细粒级。如果矿石中细粒锡石占比较高，可以在螺旋溜槽后面增加离心选矿机扫选模块。

模块化重选设备的核心优势之一是组装简单。螺旋溜槽采用模块化设计，在矿区现场组装简单方便，当地工人经过2小时培训就能掌握整台螺旋的组装方法。模块化设计还节省长途海运费用。

重选模块的布置灵活性很高。整套重选模块可以分成两个子模块，一个装螺旋溜槽组，一个装摇床组，方便运输和现场布置。模块化设计使设备易于拓展和调整，选厂可以根据矿石性质变化增加或更换某个模块——矿石中粗粒锡石增多就增加跳汰机模块，细粒增多就增加离心机模块。

模块之间的衔接

模块化设计成败的关键，不在单个模块做得多好，而在模块之间能不能“无缝衔接”。

模块之间的衔接要标准化。洗矿模块的排出矿浆，浓度、流量、粒度要符合重选模块的给料要求。重选模块产出的精矿浆，要能直接进入脱水模块处理。模块之间的接口统一，管道直径、法兰规格、电气接口都做成标准件，拆装方便。

具体到锡矿选矿生产线，各模块之间的物料走向是：原矿进入破碎模块（岩锡矿）或直接进入洗矿模块（砂锡矿）→破碎产品进入磨矿分级模块→磨矿合格产品进入重选模块→重选精矿进入脱水模块。每个模块的出口都预留标准法兰接口，下一个模块的入口直接对接。

模块化选矿设备的核心价值在于将“现场建设”转化为“现场组装”。传统选厂建设模式下，设备散件发运、现场安装调试，往往导致工期延误、成本超支。模块化模式下，设备在工厂就装好了、试好了，现场只是“拼积木”。

模块化方案的适用场景与投资对比

模块化锡矿选矿生产线不是所有场景都适用，但有几类场景特别适合。

海外矿山项目是模块化选矿设备最典型的应用场景。基础设施落后、施工队伍水平参差不齐、物流周期长——传统建设模式在这些环境下往往导致工期延误和成本超支。模块化设备以标准集装箱发运，现场快速拼装即可投产。

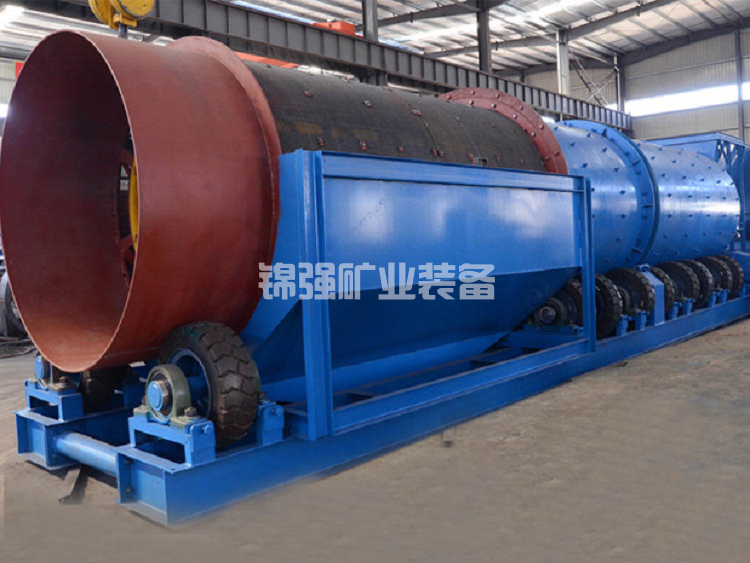

矿体分散、需要频繁转场的砂锡矿同样适合。砂锡矿矿体薄、品位低、分布散，一个矿区采几个月到一两年就要搬。固定式选厂搬一次十几万，模块化搬一次一两万。日处理500吨的模块化移动式生产线，投资100万到200万，比固定式选厂省一半以上。

中小规模矿山对模块化的接受度最高。日处理200到500吨这个规模段，固定式选厂总投资150万到400万，模块化方案可以控制在100万到200万。

投资对比来看，模块化方案的优势非常明显。建设周期从三个月压缩到一周。投资从几百万降到几十万。搬迁成本从十几万降到一两万。而且模块可以重复使用，这个矿采完了拉到下一个矿继续干。

云南某锡矿引进模块化螺旋溜槽后，精矿品位从18%跃升至35%。模块化设计使设备现场安装简单方便，当地工人经过2小时培训就能掌握组装方法。

写在最后

锡矿选矿生产线的模块化设计，把破碎、磨矿、重选三个核心工段拆成独立的功能模块，在工厂预制、现场拼装。建设周期从三个月压缩到一周，投资从几百万降到几十万，搬迁成本从十几万降到一两万。

破碎模块把颚破和圆锥破集成在重型钢架上，自带检修平台和操作通道。磨矿分级模块把球磨机和旋流器集成在独立单元中，内部完成管道和电气布线。重选模块把螺旋溜槽组和摇床分开封装，现场用标准法兰和快插接头对接。三个模块各司其职，拼在一起就是一条完整的锡矿选矿生产线。

模块化不是“降级”，而是“升级”——用标准化的工业制造替代现场散装施工，用预制调试替代现场试错。对于海外项目、分散矿点、中小规模矿山来说，模块化选矿生产线已经不是“可选项”，而是“更优解”。

想把模块化选矿生产线用在自己的锡矿项目上，建议从三件事做起：根据矿石类型（砂锡矿还是岩锡矿）确定需要哪些模块——砂锡矿可以省掉破碎模块，从洗矿模块开始；根据日处理量确定各模块的规格和台数——500吨级和1000吨级的模块配置完全不同；关注模块之间的接口标准化——管道法兰规格、电气快插接头型号要统一，拆装才方便。

模块化设计的本质，是把选矿厂从“工地”搬到了“工厂”——现场少干活、工厂多干活，周期短了、成本低了、还能搬走。这个逻辑，正在改变锡矿选矿厂的建设方式。
