先说三个重点

砂矿重砂重力磁选厂整线方案是将重力分选和磁选两种技术手段集成在一个系统中的完整选厂方案，专门处理海滨砂矿、冲积砂矿和沙堤砂矿中矿物组成复杂的重砂原料。重力分选段负责大宗抛尾和重矿物预富集——利用重矿物（锆英石4.6、钛铁矿4.5、金红石4.2、独居石4.9）与石英砂（2.65）的巨大密度差，在完全不添加化学药剂的条件下完成轻重分离，将原矿中1%到5%的重矿物富集到混合重砂品位80%以上。磁选段负责按磁性将混合重砂拆分成不同产品——弱磁选（0.1到0.3T）除磁铁矿，中磁选（0.5到0.8T）收钛铁矿，强磁选（1.2到1.5T）分离独居石和石榴石。整线方案将两段串联成一条完整的生产线，从原矿给料到多种精矿产品一次完成。日处理原矿500到5000吨的整线，可产出钛铁矿精矿（TiO₂≥46%）、独居石精矿（REO≥60%）、石榴石精矿和非磁性混合产品（锆英石+金红石，可供电选进一步分离），综合回收率75%到85%。重力段与磁选段之间通过脱水干燥系统无缝衔接，确保整线连续稳定运行。

为什么重力+磁选是重砂分离的核心组合

海滨砂矿、冲积砂矿和沙堤砂矿中的重矿物组合通常很复杂。锆英石、钛铁矿、金红石、独居石、磁铁矿、石榴石常常同时出现。这些矿物的密度都高于3.5，重选能把它们从石英砂里挑出来，但无法把它们彼此分开——它们的密度太接近了。

磁选恰好解决了这个问题。不同矿物的磁性差异远大于密度差异。磁铁矿是强磁性，钛铁矿是中等磁性，独居石和石榴石是弱磁性，锆英石和金红石是非磁性。磁选可以按磁性把混合重砂拆成几个产品组。

重力+磁选的组合逻辑很清晰。重力段负责处理最大量的物料——用最低成本把95%以上的石英砂尾矿甩掉。磁选段负责完成矿物分组——把重力段富集起来的混合重砂拆成不同产品。没有重力段，磁选段就要处理100%的原矿，设备台数和投资无法接受。没有磁选段，重力段只能产出混合重砂精矿，卖不出单一精矿的价格。

两条分开看都很简单，合在一起就是一整条生产线——从低品位原矿直接到多种高品位精矿产品。

原矿准备与筛分分级

整线的起点是原矿准备系统。砂矿重砂的原矿含泥量高、粒度分布宽，直接进入重选设备会造成堵塞和分选效果下降。

圆筒洗矿机或槽式擦洗机处理高含泥原矿。高压喷水配合筒体旋转或擦洗叶片，将黏土团聚体彻底打散。洗矿效率应达到85%以上——判断标准是看排出的砾石表面是否干净，如果砾石上还裹着泥，说明洗矿时间不够或水压不足。

振动筛或圆筒筛完成粗粒筛分，筛孔通常选用2到5毫米。筛上物（砾石、贝壳、粗砂）基本不含重矿物，直接排入尾矿。筛下物进入脱泥系统。筛分效率应达到90%以上。

水力旋流器组完成脱泥和分级。第一级旋流器去除-0.045毫米的细泥，脱泥效率85%以上。第二级旋流器将物料分成不同粒级，分别进入各自最适合的重选设备。脱泥后进入重选的物料，细泥含量应控制在8%以下。

筛分和脱泥环节的精度直接决定后续重选的效果。筛孔选大了，粗粒进入螺旋会跳槽；分级不够精细，宽粒级物料进入摇床会影响分带清晰度。这是整线方案的第一个关键控制点。

重力分选段：从原矿到混合重砂

重力分选段是整线方案中处理量最大的部分，也是成本最低的环节。它的任务是把95%以上的石英砂尾矿甩掉，同时将重矿物总含量从原矿的1%到5%提升到混合重砂的80%以上。

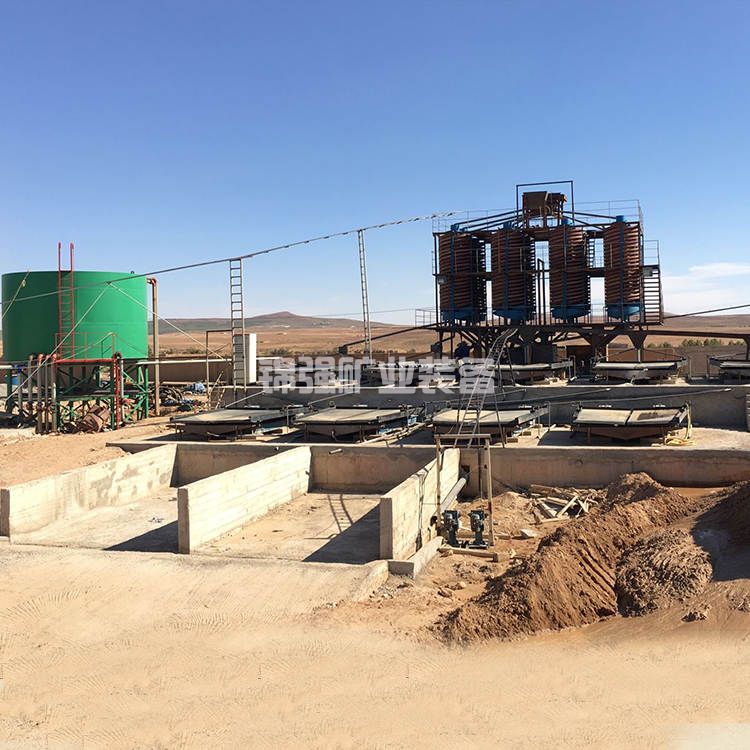

螺旋溜槽是粗选段的主力设备。 脱泥分级后的物料进入螺旋溜槽系统。重矿物在离心力和重力作用下沉到螺旋槽内缘，石英砂浮到外缘被水流带走。单台处理量1.5到2.5吨/小时。螺旋溜槽采用“一粗一扫”配置——粗选螺旋产出粗精矿，扫选螺旋处理粗选尾矿回收流失的重矿物。

螺旋粗精矿的重矿物总含量通常可达60%到85%，扫选尾矿重矿物含量低于0.3%。螺旋段一次作业就能抛除90%以上的尾矿，是整线方案中“性价比”最高的环节。

摇床用于螺旋粗精矿的进一步提纯。 摇床的富集比可达15到30倍，将重矿物总含量从60%提升到90%以上。摇床的床面不对称往复运动使重矿物向精矿端聚集，残留的轻矿物被横向水流冲走。6-S摇床是标准机型，单台处理量0.5到1.5吨/小时。

跳汰机用于粗粒级回收。 筛分后的+0.5毫米粗粒级物料，螺旋溜槽处理效果不好。这部分粗粒进入跳汰机回收。锯齿波跳汰机对+0.5毫米粒级的重矿物回收率可达85%到92%。跳汰精矿与螺旋精矿合并进入下一环节。

重选段产出的混合重砂精矿——锆英石、钛铁矿、金红石、独居石、磁铁矿、石榴石仍然全部混在一起。重选完成的任务是“轻重分离”，而“矿物彼此分离”的任务交给磁选段。

脱水干燥：重选与磁选的衔接

重选段产出的混合重砂精矿是矿浆形态，含水率20%到40%。磁选段是干式作业，要求含水率低于0.5%。重选和磁选之间的衔接靠脱水干燥系统完成。

浓密机将矿浆浓度从20%提升到55%到60%。耙式浓密机直径根据处理量确定，通常在6到15米之间。溢流水返回生产系统循环使用。

压滤机或陶瓷过滤机将含水率降至8%到10%。压滤机为间歇操作，滤饼含水率低（6%到8%）。陶瓷过滤机为连续操作，处理量大，适合大规模生产。

回转烘干机将含水率降至0.5%以下。热风温度控制在150到200摄氏度，出料温度60到80摄氏度。热源可以是燃煤热风炉、燃气热风炉或电加热器。干燥温度不能过高，否则可能改变矿物表面性质，影响后续磁选的分选效果。

干燥后的物料经高频振动筛分级，各粒级分别进入磁选系统。分级筛的筛网配置通常为三层，将物料分成+0.2mm、0.1到0.2mm、0.074到0.1mm、-0.074mm四个粒级。

磁选分离段：按磁性拆解混合重砂

磁选段是整线方案中实现矿物分组的关键环节。混合重砂精矿中各种矿物的磁性不同，磁选利用这个差异将混合体拆分成几个产品组。

弱磁选是第一段，场强0.1到0.3特斯拉。 磁铁矿是唯一在这个场强下能被吸附的矿物，被分离出来作为磁铁矿精矿。磁铁矿在重砂中占比不大（通常1%到5%），但如果不去除会污染后续所有产品。非磁性产品进入中磁选。

中磁选是第二段，场强0.5到0.8特斯拉。 钛铁矿在这个场强下被吸附，产出钛铁矿精矿（TiO₂品位46%到48%）。中磁选的场强选择是关键——场强偏低，钛铁矿回收率下降；场强偏高，石榴石等弱磁性矿物也被吸上来，污染钛铁矿精矿。非磁性产品进入强磁选。

强磁选是第三段，场强1.2到1.5特斯拉。 独居石和石榴石在这个场强下被吸附，产出独居石精矿（REO≥60%）和石榴石精矿。非磁性产品主要是锆英石和金红石的混合物，进入下一环节（通常为电选）做最终分离。

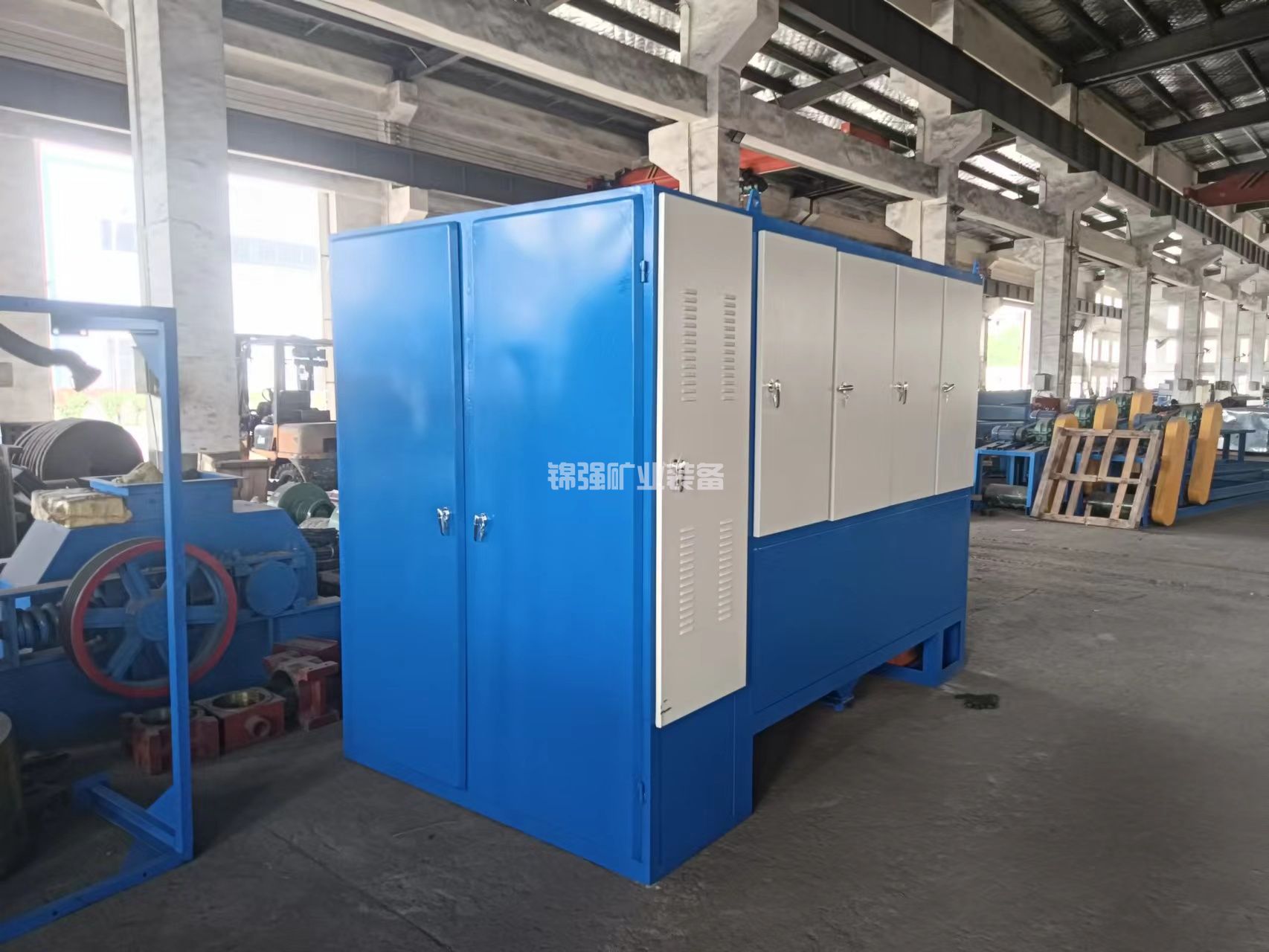

三盘磁选机是磁选段的核心设备。三个磁辊的场强独立可调，一台设备可以完成中磁选和强磁选两段作业。磁选段的场强分界点需要根据矿石特性调整——不同来源的混合重砂，矿物的磁性可能因元素替代和氧化程度不同而有差异。

磁选段的操作控制有两个关键点。给料速度影响分选效果——过快则分选不彻底，过慢则处理量上不去。磁场强度根据物料性质现场调整——不同批次的混合重砂矿物组成可能有差异，需要灵活应对。投产前应做系统的磁选条件试验，绘制场强-品位-回收率曲线，找到最佳的工作点。

产品的去向

磁选段产出的产品按照磁性分为三类。

钛铁矿精矿（来自中磁选）可直接作为硫酸法钛白粉的原料销售，TiO₂品位46%到48%。

独居石精矿和石榴石精矿（来自强磁选）可作为稀土精矿和研磨材料销售。

非磁性产品（锆英石+金红石）是磁选段的主要产出之一，也是整线方案中价值最高的部分。但它还不是最终产品——锆英石和金红石的分离需要电选完成。整线方案的设计可以有两种选择：在方案中配置电选系统完成最终分离，产出锆英石精矿（ZrO₂≥65%）和金红石精矿（TiO₂≥92%）；或者只产出非磁性混合产品，交给下游专业精选厂处理。

整线方案中是否配置电选取决于项目定位。如果目标是产出多种单一精矿产品，应配置电选。如果目标是产出几种分组产品（钛铁矿精矿+独居石精矿+非磁性混合精矿），磁选段就是终点。

实际项目案例

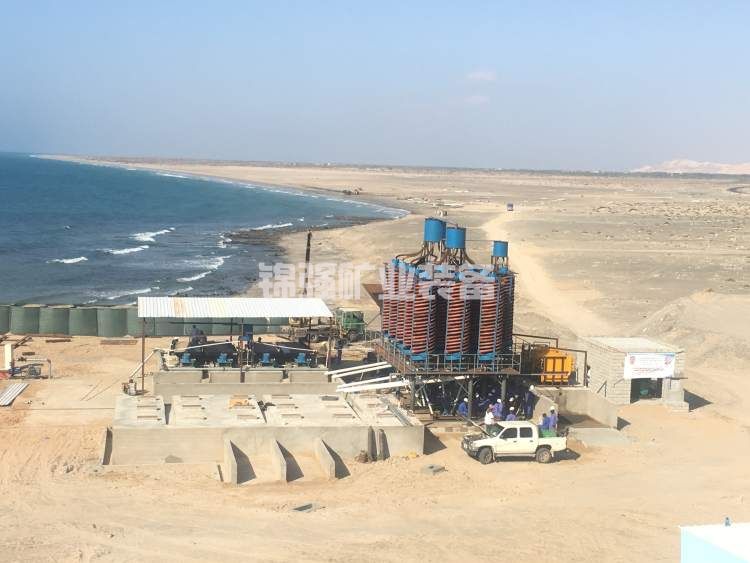

莫桑比克某海滨重砂矿重力磁选厂。 日处理原矿5000吨，原矿重矿物含量3%。流程为双层圆筒筛分级、水力旋流器脱泥、螺旋溜槽一粗一扫、摇床精选、浓密机脱水、回转烘干机干燥、三盘磁选机三段磁选。产出钛铁矿精矿TiO₂ 47.5%，独居石精矿REO 61%，非磁性产品（锆英石+金红石，重矿物总含量96%）运至电选厂做进一步分离。重力段回收率86%，磁选段回收率88%，整线综合回收率83%。

海南某锆钛砂矿重力磁选厂。 日处理原矿2000吨，原矿重矿物含量2.5%。流程为圆筒筛筛分、水力旋流器脱泥、螺旋溜槽粗选、摇床精选、压滤机脱水、回转烘干机干燥、三盘磁选机三段磁选。产出钛精矿TiO₂ 46.2%，独居石精矿REO 60%，非磁性混合精矿（锆英石+金红石含量92%）。整线综合回收率81%。

整线方案设计的关键考量

粒级划分决定流程结构。 +0.5毫米走跳汰机，0.1到0.5毫米走螺旋溜槽和摇床，-0.1毫米走细粒摇床或离心选矿机。粒级划分不清晰，粗粒进螺旋会跳槽，细粒进跳汰机会跑掉。筛分和分级设备的选型是整线方案设计的起点。

重力段的回收率决定了整条线的上限。 如果重力段回收率只有80%，磁选段做得再好，整条线的综合回收率也不可能超过80%。重力段的设计应追求最大回收率而非最大品位——宁可让粗精矿品位低一些，也要把重矿物尽可能多地收回来。粗精矿品位低的问题可以靠磁选解决，但粗精矿中流失的重矿物是无法挽回的。

磁选的场强分界点需要针对矿石特性精确设定。 弱磁选、中磁选和强磁选的场强分界点不是固定值，需要通过条件试验确定。投产前应做系统的磁选条件试验，绘制场强-品位-回收率曲线，找到最佳的分界点。磁选段的给料品位和粒度波动会影响分选效果，中控室应实时监测关键参数。

脱水干燥系统的处理能力必须与重力段精矿产率匹配。 如果干燥能力不足，磁选段就无法获得足够的干物料，整条线的产能被干燥系统卡住。干燥机的产能应为重选精矿产量的1.2到1.5倍。

电选是否配置由产品方案决定。 如果只产出非磁性混合产品，磁选段就是终点。如果要求产出单一锆英石精矿和金红石精矿，需要配置电选系统。电选系统的投资约占整线投资的15%到25%，应在项目初期明确产品方案后决定是否配置。

砂矿重砂重力磁选厂整线方案不是重力设备和磁选设备的简单拼接。从原矿到多种精矿产品，中间跨越了湿式重选、脱水干燥、干式磁选等多个环节，各段的产能匹配、物料衔接和参数协调都需要系统优化。选型的时候，先搞清楚原矿的重矿物组成、含量、粒度分布和预期的产品方案，再决定整线方案的具体配置。这些基础数据拿不准，整线方案做得再好也是白搭。

把原矿的矿物组成分析、筛析数据和产品要求发过来，我们可以帮你做一个初步的砂矿重砂重力磁选厂整线方案配置。
