黑钨矿重砂分离整线方案：黑钨矿重砂一体化分选整线方案

先说三个重点

黑钨矿重砂分离整线方案覆盖从原矿受料仓到黑钨精矿成品仓的全流程，包括洗矿筛分、阶段磨矿、分级、重选粗选与精选、矿泥回收、精矿脱水与包装六大系统。整线方案的核心设计逻辑基于黑钨矿的两个特性——比重极大（7.0到7.5）和性脆易过粉碎。利用高比重优势，全程以重选为核心进行回收；针对性脆弱点，采用“能收早收、阶段磨矿阶段选别”的工艺路线，在矿物尚未过粉碎之前就从流程中回收。一条年处理30万吨原矿的黑钨矿重砂分离整线，原矿WO₃品位0.4%到0.6%时，黑钨精矿品位可达WO₃≥65%，综合回收率78%到85%。整线方案采用模块化设计，可根据矿石性质和现场条件灵活调整配置，适用于石英脉型、砂矿型和残积型黑钨矿。

黑钨矿重砂分离为什么需要整线方案

黑钨矿的选矿有两个绕不开的难题。

一是品位低。石英脉型黑钨矿原矿WO₃品位通常在0.3%到0.8%之间，砂矿型更低。每处理100吨原矿，真正有价值的东西不到1吨。必须用最低成本、最大处理量的方式把尾矿甩掉。

二是性脆易过粉碎。黑钨矿的莫氏硬度只有4.5到5，在破碎和磨矿过程中极易产生过粉碎。一旦碎到-0.074毫米以下，常规重选设备的回收效率就急剧下降。这部分微细粒钨矿泥，往往是选矿厂回收率损失的主要来源。

整线方案的价值就在于同时应对这两个难题。一方面用重选设备完成大宗抛尾，另一方面通过“早收快收、阶段磨矿阶段选别”的工艺设计，最大限度减少过粉碎造成的损失。这两件事不是买几台设备就能解决的，需要从流程结构、设备匹配、操作控制三个层面做系统设计。

整线方案的工艺架构

一条完整的黑钨矿重砂分离整线，核心工艺逻辑是“多碎少磨、阶段磨矿阶段选别、能收早收”。

多碎少磨是指用破碎环节替代部分磨矿负荷。高压辊磨机可以将矿石碎到3毫米以下，虽然破碎环节的投资和电耗增加了，但后续球磨机的给料粒度大幅降低，磨矿电耗下降15%到20%，同时减少了过粉碎。

阶段磨矿阶段选别是指把磨矿分成两段甚至三段，每一段磨矿之后紧跟分级和重选。已经单体解离的合格粒级立即进入重选回路，没有单体解离的粗粒返回再磨。这样既避免已解离矿物在磨机中过粉碎，又确保连生体有足够的时间磨开。

能收早收是指在矿石处理的每个阶段，只要黑钨矿已经单体解离，就立即用重选设备回收。粗碎之后的跳汰机、中碎之后的螺旋溜槽、一段磨矿之后的摇床——每个环节都在黑钨矿尚未过粉碎之前把它收回来。

整线方案分为七个功能段：原矿准备段、粗粒回收段、中粒回收段、细粒回收段、矿泥回收段、精选提纯段和精矿脱水包装段。

原矿准备段：洗矿筛分与破碎

原矿准备段的任务是将原矿处理到适合重选的粒度，同时为后续各段回收做好准备。

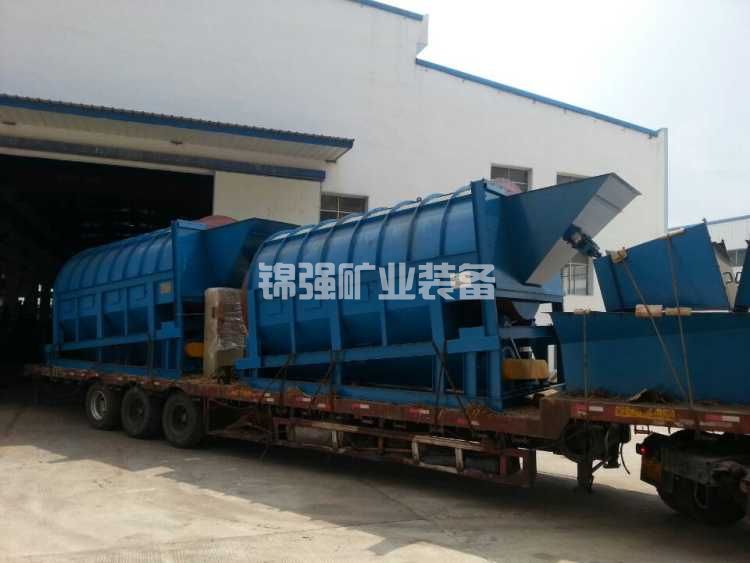

对于砂矿型黑钨矿（冲积砂矿、残积砂矿），原矿含泥量高，首先进入圆筒洗矿机或槽式洗矿机。高压喷水将黏土团聚体打散，洗后的物料进入振动筛。筛孔通常选用3到5毫米，筛上砾石排出，筛下物料进入下一环节。

对于石英脉型黑钨矿（硬岩矿），原矿需要经过三段破碎。颚式破碎机做粗碎（将大块矿石碎到100到200毫米），圆锥破碎机做中碎（碎到15到30毫米），高压辊磨机或细碎圆锥做细碎（碎到3到5毫米）。每段破碎之后设置振动筛闭路，筛上粗粒返回再碎，筛下合格粒进入下一段。高压辊磨机的使用是整线方案中“多碎少磨”原则的体现，它将破碎产品粒度控制在3毫米以下，大幅降低了后续磨矿的负荷。

破碎后的物料进入磨矿分级系统。一段球磨机将矿石磨至-0.074毫米占40%到50%。水力旋流器或螺旋分级机对磨矿产品分级，粗粒返回球磨机再磨，合格细粒进入下一段重选。

在磨矿和分级的每个环节，只要物料已经达到单体解离度要求，就立即引入重选设备回收。一段磨矿分级后的溢流进入粗粒回收段。

粗粒回收段：跳汰机提前回收

粗粒回收段是整线方案中“能收早收”原则的集中体现。跳汰机布置在一段磨矿分级之后，是回收已解离粗粒黑钨矿的第一道关口。

跳汰机处理的是分级后+0.5毫米的粗粒物料。黑钨矿比重7.0到7.5，石英比重2.65，这么大的密度差使黑钨矿在跳汰机脉动水流中迅速穿过床层沉到底部。一段跳汰机粗选就能把WO₃品位从0.4%提升到8%到15%，抛除80%以上的尾矿。

锯齿波跳汰机是目前黑钨矿粗粒回收的主流机型。单台宽度1.5米的锯齿波跳汰机处理量20到30吨/小时，对+0.5毫米粒级黑钨矿的回收率可达85%到90%。

跳汰精矿（WO₃品位8%到15%）进入精选提纯段。跳汰尾矿（含WO₃低于0.1%）作为最终尾矿排出。跳汰机“早收”的效果非常明显——在粗磨阶段就把已解离的粗粒黑钨矿回收，避免了这部分物料进入二段磨矿被进一步磨碎。

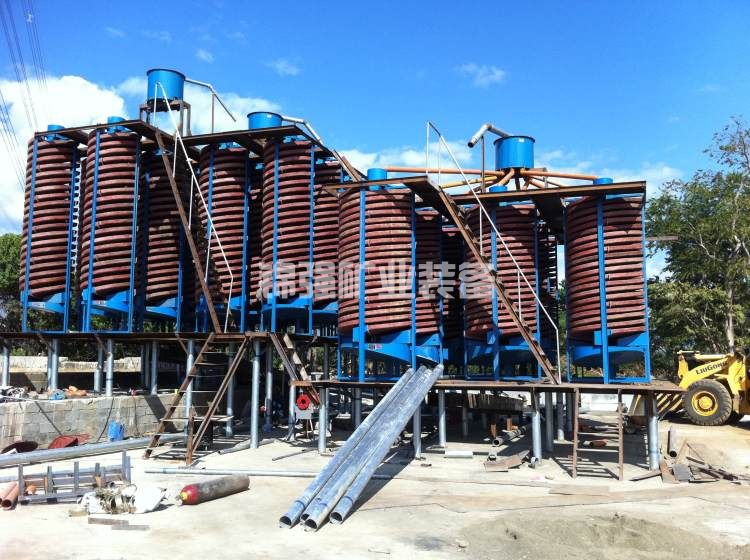

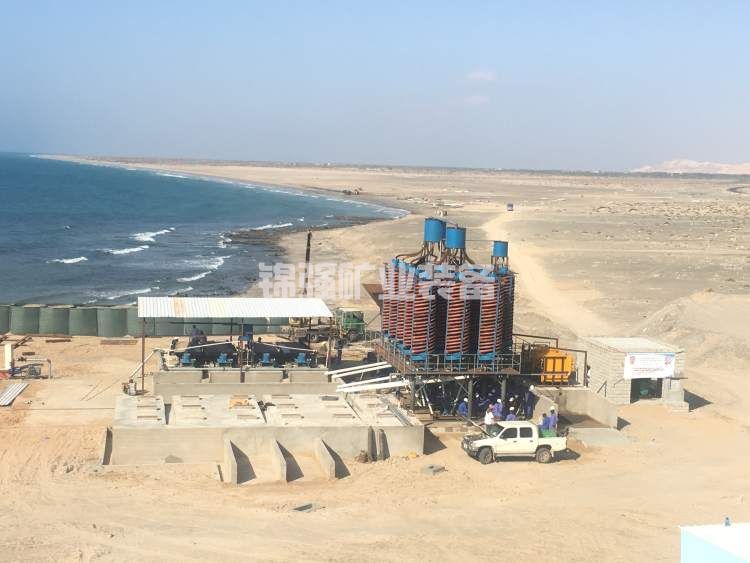

中粒回收段：螺旋溜槽大宗抛尾

跳汰机尾矿和一段磨矿分级后的-0.5+0.1毫米物料合并进入中粒回收段。这个粒级范围是黑钨矿重砂中占比最大的部分，也是螺旋溜槽发挥最佳效果的区间。

螺旋溜槽采用“一粗一扫”或“一粗一扫一精”配置。粗选螺旋产出粗精矿，扫选螺旋处理粗选尾矿。粗选精矿WO₃品位可达10%到20%，扫选尾矿中WO₃含量可控制在0.1%以下。

单台螺旋溜槽处理量1.5到2.5吨/小时，一个中粒回收系统配置几十台并联运行。处理量大、不耗电、维护简单，是大宗抛尾的最经济手段。

螺旋粗精矿进入精选提纯段，与跳汰精矿合并处理。螺旋尾矿进入扫选螺旋，扫选精矿返回粗选或作为中矿单独处理，扫选尾矿排入尾矿。

对于处理量大的整线，中粒回收段通常分为两级：第一级处理-0.5+0.2毫米物料，第二级处理-0.2+0.1毫米物料。不同粒级采用不同参数的螺旋溜槽，分选效果更好。

细粒回收段：摇床高精度精选

细粒回收段处理的是-0.1+0.03毫米的物料，这是黑钨矿重砂分离中难度最大、但对最终回收率贡献也最大的粒级范围。

摇床是这个粒级范围分选精度最高的设备。6-S摇床是标准机型，单台处理量0.5到1.5吨/小时。一段摇床可以将WO₃品位从3%到5%提升到40%到50%，富集比远高于螺旋溜槽。

细粒回收段的摇床通常配置为两组。第一组摇床处理螺旋尾矿中-0.1毫米的细粒部分（经水力旋流器分级获得），产出细粒精矿、中矿和尾矿。细粒精矿品位WO₃ 40%到50%，进入精选提纯段。中矿返回再选或进入矿泥回收段。尾矿排入尾矿。

第二组摇床处理第一组的中矿和部分细粒级跳汰尾矿，做补充回收。两组配合，细粒级黑钨矿的回收率可达75%到80%。

矿泥回收段：离心机守住最后防线

-0.03毫米的矿泥中黑钨矿含量虽然不高（通常占总钨量的5%到15%），但如果不回收，整线的综合回收率就要损失几个百分点。矿泥回收段的价值就是把这部分损失降到最低。

离心选矿机是最有效的矿泥回收设备。高速旋转产生的离心力（50到100倍重力）大大强化了细粒矿物的沉降速度。黑钨矿在离心力场中迅速沉降到转鼓内壁，轻矿物随矿浆流排出。一台离心选矿机对-0.03毫米粒级的回收率可达60%到75%。

矿泥回收段通常采用离心选矿机粗选加矿泥摇床精选的组合。离心机产出粗精矿（WO₃品位5%到15%），矿泥摇床将品位提升到30%到40%，再与主流程的精矿合并进入精选提纯段。矿泥摇床的尾矿含WO₃低于0.2%，作为最终尾矿排出。

精选提纯段：从粗精矿到黑钨精矿

各段位的粗精矿合并后，WO₃品位通常在40%到50%。要提升到65%以上的最终产品品位，需要经过精选段的摇床再选和磁选除杂。

摇床再选是精选段的核心。各段粗精矿进入摇床后，进一步将残留的石英、长石等轻质脉石剔除。经过一段摇床再选，品位可提升至60%以上；经过二段摇床再选，品位可达65%到68%。

摇床再选通常采用“一精一扫”配置。精选摇床产出最终精矿（WO₃≥65%）和尾矿，尾矿进入扫选摇床。扫选摇床产出中矿（返回再选）和尾矿（返回中粒回收段或排入尾矿）。

磁选除杂是最后一步。黑钨矿具有弱磁性，干式强磁选机（场强1.2到1.5特斯拉）可以将黑钨矿与无磁性或弱磁性的脉石分离，进一步提升精矿品位。对于含锡高的矿石，电选可以将黑钨矿（非导体）与锡石（导体）分离。磁选和电选在精选段的应用视矿石中伴生矿物的种类和含量而定。

精选段的操作控制直接影响最终精矿品位和回收率。摇床精矿切割位置的调整、磁选场强的设定、电选电压的控制，每个参数都需要根据给矿性质的变化及时调整。操作人员的经验在精选段尤为重要。

精矿脱水与包装段

精选段产出的黑钨精矿是矿浆形态，含水率30%到40%。经过浓密机浓缩（含水率降至50%到55%）、压滤机或陶瓷过滤机脱水（含水率降至8%到10%）和回转烘干机干燥（含水率降至1%以下）后，进入产品包装环节。

黑钨精矿按品位和粒度分级包装。标准包装为25公斤编织袋内衬塑料袋，或1吨集装袋。如果是海运出口，需要使用防潮包装。产品附带品位检测报告和批次追溯信息。

整线方案的技术指标

以年处理30万吨原矿、原矿WO₃品位0.4%到0.6%的石英脉型黑钨矿为例，整线方案的典型指标如下。

原矿准备段处理能力30万吨/年，破碎产品粒度≤3mm，洗矿效率≥90%。粗粒回收段跳汰机处理能力60到80吨/天，精矿品位WO₃ 8%到15%，回收率85%到90%。中粒回收段螺旋溜槽处理能力200到300吨/天，粗精矿品位WO₃ 10%到20%，回收率80%到85%。细粒回收段摇床处理能力50到80吨/天，精矿品位WO₃ 40%到50%，回收率75%到80%。矿泥回收段离心机处理能力20到30吨/天，精矿品位WO₃ 5%到15%，回收率60%到70%。精选提纯段摇床再选处理能力10到15吨/天（对粗精矿而言），最终精矿品位WO₃≥65%，回收率95%以上。整线综合回收率78%到85%。

整线方案设计的几个关键考量

磨矿细度是整线方案的核心参数。 磨矿太粗，连生体没有解离，重选精矿品位上不去；磨矿太细，黑钨矿过粉碎，重选回收率下降。阶段磨矿阶段选别的工艺路线就是为了在两者之间找到最佳平衡点。一段磨矿细度控制在-0.074毫米占40%到50%，二段磨矿细度控制在-0.074毫米占70%到80%。具体数值通过选矿试验确定。

跳汰机的布置位置决定“早收”效果。 跳汰机应尽可能布置在流程的前端——一段磨矿分级之后立即设置跳汰机回收已解离粗粒。如果跳汰机布置在二段磨矿之后，粗粒黑钨矿已经在磨机中过粉碎，损失无法挽回。

摇床的配置数量要满足细粒回收需求。 摇床处理量小，细粒回收段往往需要配置几十台摇床才能满足处理量要求。建议在设计台数基础上增加10%到15%的备用床面，便于计划检修期间的轮换。

矿泥回收段不是可选项，是必须项。 虽然矿泥中黑钨矿占比不大，但如果不回收，整线综合回收率就要损失5到10个百分点。离心选矿机的投资相对于它挽回的钨量来说，性价比非常高。

黑钨矿重砂分离整线方案不是设备的简单排列。从原矿到黑钨精矿，中间跨越了洗矿、破碎、磨矿、重选、磁选等多个技术领域，每个环节都有它的工艺参数和设备匹配逻辑。选型的时候，先搞清楚矿石类型、嵌布粒度、WO₃品位和预期的产品要求，再决定整线的具体配置。这些基础数据拿不准，整线方案做得再好也是白搭。

把原矿的工艺矿物学数据、处理规模和产品要求发过来，我们可以帮你做一个初步的黑钨矿重砂分离整线方案配置。
