海滨砂锡矿选矿技术：如何高效回收细粒锡石

海滨砂锡矿是一种重要的锡资源类型，它形成于漫长的地质历史中，含锡矿物（主要是锡石）经过风化、剥蚀、搬运，在海浪和沿岸流的反复淘洗作用下，与石英、长石等轻矿物以及钛铁矿、锆英石、独居石等重矿物一起沉积在海岸带。这种成矿过程决定了海滨砂锡矿的几个典型特征：锡石已基本单体解离，粒度偏细，大多数集中在0.04毫米到0.5毫米之间，同时含泥量较低，但常常伴生多种有用重矿物。针对海滨砂锡矿的这些特性，高效回收细粒锡石的核心思路是：以重选为主线，梯级分选，对微细粒级果断引入离心强化或浮选技术，并在精选段通过磁选、电选等手段实现综合回收。单一的重选设备往往力不从心，只有形成一套从粗到细、从重选到其他选别方法的组合工艺，才能把那些容易流失的细粒锡石真正“吃干榨净”。

细粒锡石的回收难点在哪里

锡石的密度高达6.4到7.1克每立方厘米，按理说重选优势很明显。但问题出在“细粒”两个字上。当锡石粒度降到0.074毫米以下，尤其是进入0.037毫米甚至更细的区间时，它在水中的沉降速度急剧下降，与石英等脉石的沉降速度差也变小。传统重选设备如跳汰机、螺旋溜槽和摇床，都是基于矿物在重力场或弱离心力场中的运动差异来分选的。对于细粒级，这种差异不够显著，导致细粒锡石要么透筛进入尾矿，要么随水流漂走，回收率往往只有30%到50%。海滨砂锡矿中细粒锡石占比不低，如果不能有效解决这个问题，总回收率会一直卡在60%到75%的区间，造成资源浪费。

另一个挑战是海滨砂中常常伴有钛铁矿、锆英石、金红石等重矿物。这些矿物的密度在4.0到4.7左右，虽然低于锡石，但仍然比石英重得多。在重选过程中，它们会与锡石一起富集，导致粗精矿品位偏低，后续需要额外的提纯工序。但同时，这些伴生矿物本身也有经济价值，如果能在回收锡石的同时综合回收它们，项目的整体效益会明显提升。

所以，高效回收细粒锡石，本质上是在解决两个问题：一是把传统重选“抓不住”的微细粒锡石捞回来，二是把混在一起的多种重矿物分开。

梯级重选：从粗粒到细粒的合理分工

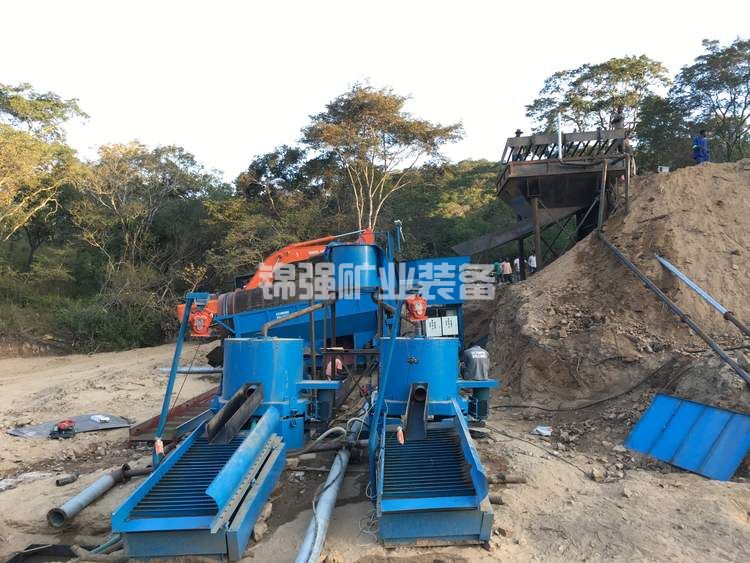

对于海滨砂锡矿，重选仍然是主体，但需要按照粒度进行“梯级”配置。原矿首先经过筛分和脱泥。一般采用滚筒筛或振动筛，筛孔通常在1到2毫米，筛上粗粒（+1mm）中锡石含量很低，大多是贝壳碎片或粗粒石英，可以直接抛弃。筛下物料进入脱泥环节，用水力旋流器脱除-0.02毫米或-0.03毫米的细泥。这一步很关键：脱泥不仅去除了影响后续重选的微细矿泥，还能在一定程度上预先富集锡石。

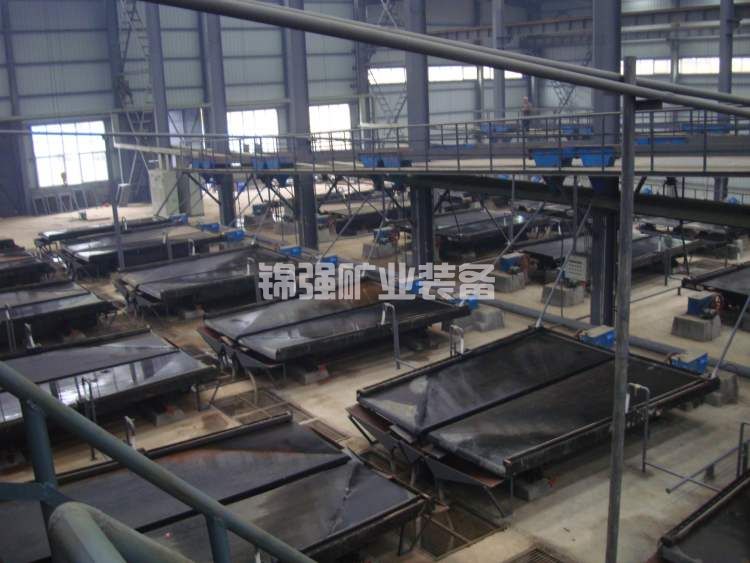

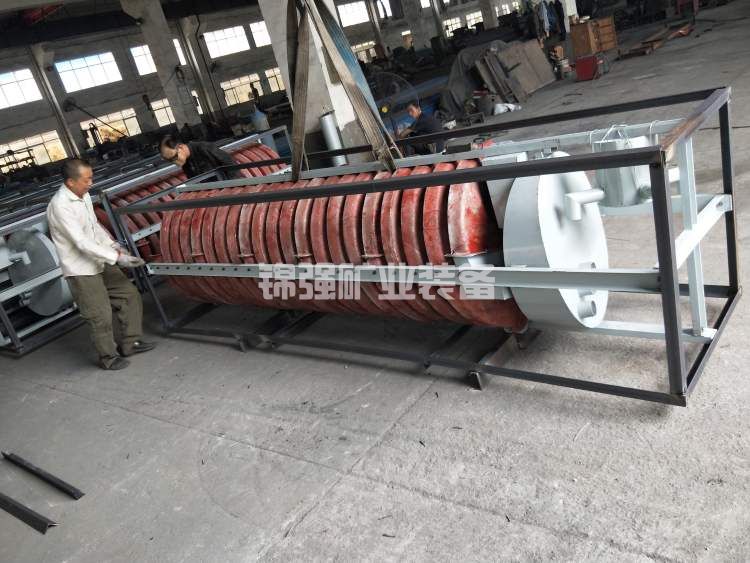

脱泥后的沉砂进入粗选段。对于0.2到1毫米的粒级，螺旋溜槽是非常合适的粗选设备。螺旋溜槽没有运动部件，处理量大，每头每小时可以处理1.5到3吨干矿量，一组4到8头并联就能轻松处理几十吨矿浆。它能够快速抛掉60%到80%的尾矿，把锡石富集到3到8倍。对于0.037到0.2毫米的细粒级，摇床是主力设备。6S摇床在这个粒段的分选精度很高，富集比可达20到50倍，作业回收率通常在70%到85%之间。国内多个海滨砂锡矿选厂采用“螺旋溜槽粗选加摇床精选”的配置，处理0.04到0.5毫米的物料，总重选回收率稳定在75%以上。

但重选设备的极限在0.037毫米附近。低于这个粒度的锡石，摇床床面上很难形成清晰的矿带，大量锡石会随尾矿流失。这就需要引入更强大的技术手段。

离心机：把重力场强化几十倍

解决微细粒锡石回收的有效途径之一是离心重选。离心选矿机通过高速旋转，在转鼓内产生几十倍甚至上百倍于重力的离心力，使细粒锡石与脉石的沉降速度差被急剧放大。常用的离心机有尼尔森离心机、法尔康离心机以及国内开发的多种型号的离心选矿机。在海滨砂锡矿中，离心机通常布置在重选流程的尾端，专门处理摇床或螺旋溜槽的细粒尾矿，以及脱泥旋流器的溢流（前提是溢流中锡石品位不低）。

实际应用中，离心机对于10到100微米级别的锡石回收效果相当出色。以云南某海滨砂锡矿为例，原矿中-0.037毫米级别的锡石分布率约为18%，用摇床只能回收其中的30%左右。增加一段离心机扫选后，该粒级的回收率提升到了65%以上，全流程总回收率提高了8到10个百分点。离心机的精矿产率很低（1%到3%），但品位较高，可以直接并入最终精矿，或者再经一台小型摇床进一步富集。操作时需要注意给矿浓度控制在10%到20%之间，离心力大小和冲洗水压力要根据粒度做针对性调整。离心机的缺点是间断排矿，需要配备自动控制系统，否则工人劳动强度很大。

浮选：微细粒锡石的另一个突破口

对于粒度极细（-0.02毫米）或者锡石与脉石解离不充分的情况，浮选具有独特的优势。细粒锡石浮选的关键是选择合适的捕收剂和调整剂。目前工业上比较成熟的锡石浮选药剂包括羟肟酸类、烷基磺化琥珀酸类以及某些组合捕收剂。羟肟酸对锡石有较好的选择性，配合水玻璃等抑制剂抑制硅酸盐脉石，能够在较宽的pH范围内实现锡石的浮选。浮选设备则推荐采用微泡浮选机或浮选柱。传统浮选机产生的气泡直径较大（0.5到2毫米），微细粒锡石很难与其碰撞。微泡技术可以把气泡直径降到0.05到0.5毫米，大幅提高了微细粒的捕获概率。

海滨砂锡矿中如果细泥含量偏高，直接浮选效果会打折扣。通常的做法是先脱泥，再用浮选处理脱泥后的细粒级。国外一些海滨砂锡矿选厂采用“重选预富集+浮选精选”的流程，先通过螺旋溜槽和摇床得到粗精矿，粗精矿再磨后进入浮选作业，最终精矿品位可以达到55%到60%。国内也有类似的研究和应用，但浮选成本相对较高，一般在锡价高位或者细粒锡石损失确实很大的情况下才会采用。对于大多数海滨砂锡矿，优先考虑离心机强化重选，浮选作为更细粒级的备选方案。

磁选和电选：精矿提纯与综合回收

重选或浮选得到的锡精矿往往不是纯净的，里面混有钛铁矿、锆英石、独居石等伴生重矿物。这些矿物的存在会降低锡精矿的品位，影响销售价格。同时，它们本身也有较高的经济价值。因此，在重选流程之后增加磁选和电选作业，既是提纯锡精矿的手段，也是实现资源综合利用的途径。

锡石是非磁性矿物，而钛铁矿、磁铁矿等具有较强磁性，可以采用弱磁选或中磁选将它们分离出来。常用的磁选设备有永磁滚筒磁选机和电磁感应辊式磁选机。经过一段或两段磁选，可以得到合格的钛铁矿精矿，同时锡精矿中的铁含量也明显降低。对于磁选后的非磁性部分（主要是锡石和锆英石、金红石等），它们的导电性存在差异：锡石是半导体，锆英石和金红石则是非导体。采用高压电选机，利用矿物在高压电场中的轨迹不同，可以将锡石与这些矿物分开。国内某海滨砂锡矿选厂在重选粗精矿后增加了“磁选+电选”联合流程，不仅将锡精矿品位从48%提升到56%，还额外回收了钛铁矿和锆英石精矿，综合效益非常可观。

工艺流程的整合与调整建议

一套针对海滨砂锡矿的高效回收流程，可以概括为以下几个阶段。原矿筛分（1-2毫米）抛弃粗废石。筛下物料经旋流器脱泥（脱除-0.02或-0.03毫米）。脱泥沉砂进入螺旋溜槽粗选，螺旋精矿进入摇床精选，得到锡精矿和尾矿。螺旋溜槽尾矿和摇床尾矿合并，如果是细粒级为主，送入离心机扫选，离心精矿返回摇床再富集。如果离心机扫选后仍有一定损失，或者原矿中-0.02毫米级别占比较高，则考虑设置浮选段处理这部分细泥。粗选段和扫选段得到的混合精矿进入磁选和电选作业，最终产出锡精矿和伴生精矿。

这个流程不是固定的。每个海滨砂锡矿的粒度组成、锡石分布率、伴生矿物种类都不同。在设备配置之前，应该先做详细的工艺矿物学研究和选矿试验。比如，如果原矿中细粒锡石占比低于10%，离心机段可以简化甚至省略；如果钛铁矿含量很低，磁选段可以只做简单的除铁。调整的依据就是试验数据，而不是凭空想象。

海滨砂锡矿选矿技术发展到今天，已经形成了一套相对成熟的体系。高效回收细粒锡石的关键，一是承认传统重选的局限性，不迷信单一设备；二是根据粒度分布和矿物组合，合理配置螺旋溜槽、摇床、离心机甚至浮选设备，做到“粗细分开、逐级回收”；三是重视伴生矿物的综合回收，把选矿的收益最大化。只要把这几点落到实处，细粒锡石的回收率完全可以达到85%以上，远高于过去只靠摇床的时代。
