海滨砂矿选矿厂（锆、钛、金红石）：从混合砂到三种精矿的完整方案

海滨砂矿选矿厂（锆、钛、金红石）：从混合砂到三种精矿的完整方案

先说答案：海滨砂矿是世界上最重要的锆英石、钛铁矿和金红石来源，一条完整的海滨砂矿选矿厂可以同时产出三种高价值精矿——锆英砂、钛精矿、金红石精矿。标准流程为：原矿通过挖沙船或抽沙泵进入滚筒筛脱泥除杂，再经螺旋溜槽粗选富集，重矿物混合精矿进入摇床或离心机精选，然后分两步走——磁选提取钛铁矿，电选分离锆英石和金红石。处理量50-200吨/小时的大型选厂，设备投资500-1500万元，年处理原矿30-100万吨，可产出锆英砂精矿3000-10000吨、钛精矿1.5-5万吨、金红石精矿500-2000吨，综合产值可达5000万-2亿元。海滨砂矿选厂的效益比其他类型的锆矿选厂更高，因为把有用矿物“吃干榨净”了。

但客户经常问我：海滨砂矿怎么同时选三种矿？螺旋溜槽能分选钛铁矿和金红石吗？磁选和电选怎么配合？今天把这些问题的答案一次性说清楚。

本文回答这9个问题

• 海滨砂矿的特点是什么？含有哪些有用矿物？

• 海滨砂矿选矿厂的标准工艺流程是什么样的？

• 螺旋溜槽在海滨砂矿中起什么作用？

• 重矿物混合精矿怎么分离成三种产品？

• 磁选段怎么配置？不同场强对应什么产品？

• 电选段在金红石和锆英石分离中起什么作用？

• 海滨砂矿选矿厂的尾矿怎么处理？

• 处理量100吨/小时的大型选厂需要哪些设备？

• 海滨砂矿选矿厂的投资和效益如何？

海滨砂矿的特点是什么？含有哪些有用矿物？

海滨砂矿是海浪和河流搬运、富集形成的重砂矿床，主要分布在海滨、河口和沙坝地带。它的特点是矿物已单体解离，不需要破碎磨矿；粒度集中在0.08-0.5毫米，非常适合重选；有用矿物种类多，通常是几种矿物共生；含泥量低，不需要复杂洗矿。

海滨砂矿中的有用矿物主要有以下几种。

钛铁矿是最主要的钛矿物，化学成分为FeTiO3，比重4.5-5.0，磁性为强磁性，导电性中等。用途是生产钛白粉和海绵钛。在海滨砂矿中钛铁矿通常占比最高，可达重砂的50%-80%。

金红石是天然二氧化钛，TiO2含量90%-96%，比重4.2-4.3，磁性为弱磁性，导电性强。用途是高端钛白粉、钛金属、焊条。金红石价值高，但含量通常低于钛铁矿。

锆英石是锆的主要矿物，ZrSiO4，比重4.6-4.7，磁性为非磁性，导电性为非导体。用途是陶瓷釉料、耐火材料、铸造用砂、锆金属。锆英石价值最高，但含量通常最低，一般占重砂的5%-20%。

此外海滨砂矿中还可能含有独居石（磷酸铈镧，含稀土和放射性元素）、磷钇矿（磷酸钇，含稀土）、磁铁矿、锡石等。独居石和磷钇矿如果含量达到经济品位，也可以回收。

典型的海滨砂矿重砂中，有用矿物的比例大致是：钛铁矿50%-70%，锆英石10%-20%，金红石5%-15%，其余为石英、长石等轻矿物以及少量独居石、磁铁矿等。一个成功的海滨砂矿选矿厂，应该把这几种矿物都回收出来，而不是只选一种。

海滨砂矿选矿厂的标准工艺流程是什么样的？

海滨砂矿选矿厂的标准流程分为五个阶段：采矿和粗选、重选富集、磁选分离钛铁矿、电选分离锆英石和金红石、尾矿处理。我一步步说清楚。

采矿和粗选阶段。用挖沙船或抽沙泵将原矿从矿坑中采出，通过管道输送到滚筒筛。滚筒筛筛孔5-10毫米，去除贝壳、砾石等大块杂物。同时高压喷淋水冲散矿浆，脱除部分细泥。筛下矿浆浓度调整到20%-30%，进入螺旋溜槽给料池。

重选富集阶段。螺旋溜槽组（直径900-1200毫米，40-80头）进行一粗一掃两段选别。粗选精矿（重矿物混合精矿，品位85%-95%）进入下一段；粗选尾矿进入扫选螺旋溜槽回收残留重矿物；扫选精矿返回粗选；扫选尾矿（主要为石英砂）排入尾矿。螺旋溜槽的任务是用最低成本把重矿物从2%-5%的原矿品位富集到85%-95%，同时抛掉90%以上的尾矿。

磁选分离钛铁矿阶段。重矿物混合精矿烘干后进入磁选系统。先经过中场强磁选机（6000-8000高斯），钛铁矿被吸出，得到钛精矿（TiO2 48%-52%）。剩余的物料主要是锆英石和金红石，进入下一段。

电选分离锆英石和金红石阶段。物料加热到100-110度后进入高压辊式电选机。金红石是导体，被甩入导体产品斗，得到金红石精矿（TiO2 90%-95%）。锆英石是非导体，被吸附在辊筒上刷下，得到锆英砂精矿（ZrO2+HfO2 66%-68%）。

尾矿处理阶段。重选尾矿（石英砂）经脱水后可作为建筑用砂出售或回填。磁选和电选尾矿极少，可合并到尾矿库。

整个流程中，螺旋溜槽做重选减量，磁选提取钛铁矿，电选分离锆英石和金红石。三种产品一条线产出，互不干扰。

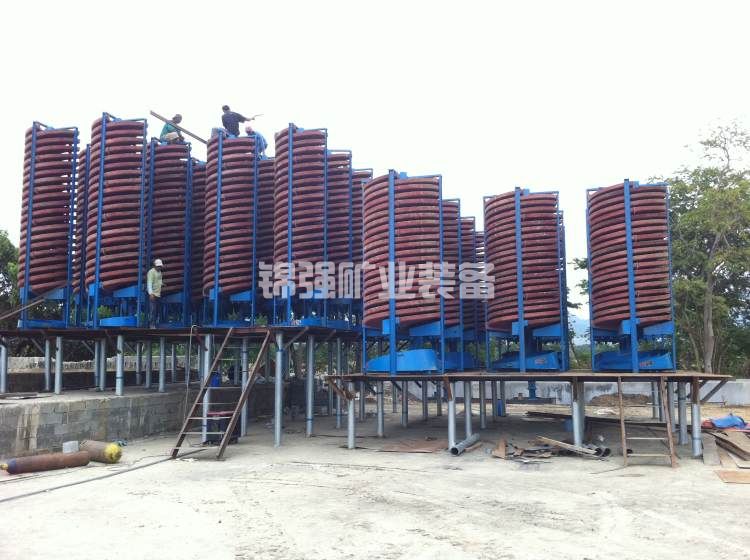

螺旋溜槽在海滨砂矿中起什么作用？

螺旋溜槽在海滨砂矿选矿厂中的地位不可替代。它负责的是“重选富集”这一步，把分散在大量轻矿物中的重矿物集中起来。

海滨砂矿中重矿物的含量通常只有2%-5%，也就是说每100吨原矿里有95-98吨是石英砂之类的轻矿物。如果不先把这些轻矿物抛掉，后面的磁选和电选根本没法处理——几百吨物料烘干、加热、磁选，能耗和投资都受不了。

螺旋溜槽的富集能力很强。它可以把重矿物含量从2%-5%一次富集到85%-95%，富集比高达20-40倍，同时抛掉90%以上的尾矿。而且螺旋溜槽不耗电、不耗药，只靠重力和水流，每吨原矿的处理成本只有2-3元。

海滨砂矿的螺旋溜槽配置通常采用一粗一掃两段。粗选段用40-60头，直接处理原矿，产出粗精矿和粗尾矿。扫选段用20-30头，处理粗选尾矿，回收残留重矿物，扫选精矿返回粗选。这种配置的总回收率可达90%-95%。

螺旋溜槽的精矿是“重矿物混合精矿”，里面包含了钛铁矿、锆英石、金红石以及少量其他重矿物。它的品位已经很高（85%-95%），为后续的磁选和电选创造了很好的条件。

海南省某海滨砂矿选厂，原矿重矿物含量3.5%，用48头螺旋溜槽一粗一掃，粗精矿重矿物含量92%，回收率93%。从3.5%到92%，全靠螺旋溜槽，后续的磁选电选只需要处理8%的物料。

重矿物混合精矿怎么分离成三种产品？

重矿物混合精矿的分离是海滨砂矿选矿厂的技术核心。三种主要矿物的磁性和导电性不同，我们可以利用这些差异一一分离。

第一步是烘干。重矿物精矿含水率通常15%-20%，需要烘干到1%以下。烘干温度控制在100-120度，为后续磁选和电选做准备。

第二步是磁选提取钛铁矿。钛铁矿是强磁性矿物，在6000-8000高斯的磁场中就能被有效吸附。让物料通过中场强磁选机，钛铁矿被吸出，得到钛精矿。钛精矿的TiO2含量可达48%-52%，可直接销售给钛白粉厂或钛渣厂。磁选后的剩余物料主要是锆英石和金红石，以及少量弱磁性的金红石和独居石。

第三步是强磁选进一步除杂。如果需要更高纯度的锆英石和金红石，可以用10000-12000高斯的高场强磁选机，去除残留的弱磁性金红石和独居石。这一步不是必须的，取决于产品要求。强磁选后，非磁性产品中锆英石的比例更高。

第四步是电选分离锆英石和金红石。物料加热到100-110度后进入双辊高压电选机（电压35-45千伏）。金红石是导体，在电场中电荷迅速传走，被离心力甩出，落入导体产品斗，得到金红石精矿（TiO2 90%-95%）。锆英石是非导体，电荷传不走，被静电吸附在辊筒上，被毛刷刷下，落入非导体产品斗，得到锆英砂精矿（ZrO2+HfO2 66%-68%）。

经过这四步，重矿物混合精矿被分成了三种产品。如果原矿中还含有经济品位的独居石，可以在磁选段或电选段增加相应的分离环节回收独居石。

磁选段怎么配置？不同场强对应什么产品？

海滨砂矿选矿厂的磁选段通常配置2-3台不同场强的磁选机，分别对应不同的产品。

第一级是低场强磁选（3000-5000高斯）。这一级选配但不是必须的。作用是去除磁铁矿等强磁性矿物。磁铁矿含量很低时可以跳过。

第二级是中场强磁选（6000-8000高斯），这是磁选段的核心。在此场强下，钛铁矿被有效吸附，得到钛精矿。钛精矿的TiO2含量48%-52%，FeO含量约35%-40%，质量好的钛精矿铁钛比适中。中场强磁选机的磁场强度要稳定，波动过大会影响分选效果。建议选用永磁或电磁滚筒式磁选机，处理量大、维护简单。物料层厚度控制在1-2厘米，太厚了底部的钛铁矿吸不干净。

第三级是强磁选（10000-12000高斯）。此场强可以吸附弱磁性的金红石和独居石。作用是进一步提高锆英石产品的纯度，同时产出金红石粗精矿或独居石粗精矿。这一级可以根据产品要求选配。如果客户对锆英砂纯度要求不高，或者金红石要在电选段集中回收，可以省略这一级。

各个磁选产品的去向是这样的。钛精矿（中场强产物）进入钛精矿料仓，可直接包装销售。强磁选产物主要是金红石和独居石，可进一步提纯或直接作为副产品销售。非磁性产品（锆英石+剩余金红石）进入电选段。

磁选段的设备配置需要考虑处理量和产品要求。处理量大时，可以采用两级中场强磁选串联，提高钛铁矿回收率。对金红石纯度要求高时，强磁选是必须的。

电选段在金红石和锆英石分离中起什么作用？

电选段是整个流程的最后一道工序，它解决的是磁选解决不了的问题——锆英石和金红石的分离。

磁选对锆英石和金红石的分选效果有限。锆英石是非磁性，金红石是弱磁性。用10000-12000高斯的高场强磁选，也只能吸走一部分金红石，另一部分金红石会混在非磁性产品里。而且磁选场强过高会把锆英石和钛铁矿的连生体也吸走，造成锆英石损失。

电选机利用的是导电性差异。金红石是导体，导电性能好；锆英石是非导体，导电性能极差。在30-45千伏的高压电场中，两者表现出完全不同的行为。金红石获得电荷后迅速通过接地辊筒传走，不受静电吸附，被离心力甩入导体产品斗。锆英石获得电荷后传不走，被静电吸附牢牢粘在辊筒上，被毛刷刷入非导体产品斗。一刀两断，分得非常干净。

电选段的标准配置是1-2台双辊高压电选机（型号通常为φ220×1500或φ320×1500）。物料在进入电选机前必须加热到100-110度，含水率小于1%。电压一般从35千伏开始调，根据分选效果上下微调。滚筒转速200-300转/分钟。电选机产出三种产品：导体产品（金红石精矿，TiO2 90%-95%）、非导体产品（锆英砂精矿，ZrO2+HfO2 66%-68%）、中矿（连生体，返回再选）。

电选机的金红石去除率可达80%-90%。电选前物料中TiO2含量1%-2%，电选后可降到0.2%-0.3%。这是其他任何设备都做不到的。

海南省某选厂的实测数据：电选前锆英石精矿ZrO2+HfO2 65.5%、TiO2 1.2%；一次电选后，精矿ZrO2+HfO2 67.2%、TiO2 0.25%；二次电选后，ZrO2+HfO2 68.0%、TiO2 0.12%。客户根据市场需求选择一次或二次电选。

海滨砂矿选矿厂的尾矿怎么处理？

海滨砂矿选矿厂的尾矿主要有两种：重选尾矿和磁选电选尾矿。它们的性质和处置方式不同。

重选尾矿是螺旋溜槽排出的尾矿，主要是石英砂，占原矿的90%-95%。粒径0.1-0.5毫米，SiO2含量通常95%-99%。重选尾矿的价值很高，经过简单水洗和筛分后，可以作为玻璃用砂、铸造用砂、建筑砂浆用砂、体育用砂（沙坑沙）出售。广东、海南的一些海滨砂矿选厂，石英砂的销售收入可以占到总收入的10%-20%。如果尾矿中还有少量残留重矿物，可以通过扫选螺旋溜槽或离心机再回收。

磁选尾矿主要是非磁性矿物中的轻组分，量很少，通常合并到尾矿中。电选尾矿极少，主要是连生体和极细粉，可返回流程或排入尾矿。

尾矿处置方式的选择。如果重选尾矿有销售价值，可以建一个简单的石英砂加工线（脱水筛+烘干机+分级筛），产出成品砂销售。如果当地石英砂不值钱或者没有市场，尾矿浆用渣浆泵输送到尾矿库沉淀，澄清水返回生产系统循环。干排适用于环保要求高或场地受限的情况，尾矿浆先浓缩再压滤，滤饼干堆。

需要注意几个问题。重选尾矿的水分较高，直接用皮带机输送会洒料，建议先过脱水筛。石英砂中可能含有少量重矿物（如钛铁矿、锆英石），买家可能有要求，需要检测合格。尾矿库的澄清水必须充分沉淀后才能回用或排放，避免细泥堵塞设备。石英砂销售前最好做样品化验，向客户提供SiO2含量和粒度数据。

处理量100吨/小时的大型选厂需要哪些设备？

以处理原矿100吨/小时（干矿量）的大型海滨砂矿选厂为例，设备配置如下。

给料和筛分设备：挖沙船或抽沙泵（根据矿坑条件选型），滚筒筛（直径2-2.5米，长度6-8米，筛孔5-10毫米），渣浆泵（4-6台，流量200-500立方米/小时）。

重选设备：螺旋溜槽80-120头（直径900-1200毫米，4-5圈，玻璃钢材质），配置一粗一掃。粗选段60-80头，扫选段20-40头。配套给矿分配器、接矿斗、操作平台。

脱水干燥设备：高频脱水筛（4-6台，筛面4-6平方米），回转干燥机（直径1.8-2.2米，长度12-18米，处理量5-10吨/小时精矿），热风炉（燃煤或燃气），布袋除尘器。

磁选设备：中场强磁选机（4-6台，6000-8000高斯，滚筒式），强磁选机（2-4台，10000-12000高斯，根据产品要求选配）。

电选设备：双辊高压电选机（4-6台，电压35-45千伏），加热装置（电加热或热风加热）。

输送设备：皮带输送机（10-15条，宽度650-1000毫米），渣浆泵（15-25台）。

尾矿处理设备：尾矿渣浆泵（4-6台），浓密机或沉淀池，压滤机（选配）。

辅助设备：空压机（2-3台），PLC控制系统，配电柜，化验室设备。

大型选厂的投资通常在1000-3000万元之间。年处理原矿30-60万吨，年产出锆英砂精矿3000-8000吨、钛精矿1.5-4万吨、金红石精矿500-1500吨，年产值5000万-1.5亿元。

海滨砂矿选矿厂的投资和效益如何？

直接给投资和效益分析。以处理原矿50吨/小时（日处理1000吨，年处理30万吨）的中大型选厂为例。

原矿品位：重矿物含量3%（其中钛铁矿占比60%，锆英石20%，金红石10%，其他10%）。年产精矿：钛精矿30万×3%×60%×回收率85%=4590吨，锆英砂30万×3%×20%×回收率80%=1440吨，金红石30万×3%×10%×回收率75%=675吨。年产值：钛精矿按1500元/吨，产值约690万元；锆英砂按10000元/吨，产值约1440万元；金红石按8000元/吨，产值约540万元。总年产值约2670万元。

投资估算：设备投资400-600万元，土建及安装200-300万元，尾矿库及环保设施100-200万元。总投资700-1100万元。

运行成本：电费每吨原矿3-5元，年电费90-150万元；人工每班8-12人，三班倒加管理共30-40人，年人工180-240万元；备件及维修约50-80万元/年；燃料费约30-50万元/年。年运行成本350-520万元。

年利润：产值2670万减运行成本400万约2270万元。投资回收期=总投资900万除以年利润约2270万，约0.4年即5个月。实际上钛精矿和锆英砂价格有波动，回收期通常在6-18个月之间，仍然是投资回报率很高的项目。

实际效益会因矿砂品位、有用矿物比例、产品价格波动而有较大差异。海滨砂矿选矿厂的效益比单一选锆英砂的选厂更好，因为把三种产品都卖出了价值。

客户最常追问的3个细节

第一个追问：海滨砂矿选厂需要做选矿试验吗？

需要，而且很重要。海滨砂矿的重矿物组成（钛铁矿、锆英石、金红石、独居石的比例）各地差异很大，磁选和电选的参数需要根据具体矿物组成来定。试验可以确定最佳流程、预期回收率和精矿品位。如果矿样中独居石含量达到经济品位，还可以增加独居石回收环节。

第二个追问：挖沙船和抽沙泵怎么选？

取决于矿坑条件和采矿方式。旱采（矿坑无水或水位低）用挖掘机+卡车运输，给料斗+皮带机给料。湿采（矿坑有水）用绞吸式挖沙船直接抽矿浆输送到滚筒筛，或者用抽沙泵+浮船。旱采投资低但需要车辆运输；湿采投资高但连续作业能力强。大多数海滨砂矿采用湿采。

第三个追问：海滨砂矿选厂可以移动吗？

可以做成模块化或移动式。将螺旋溜槽组、摇床、磁选机、电选机安装在钢结构平台或拖车上，可以搬迁到不同矿点。移动式选厂的处理量通常10-30吨/小时，投资比固定式高20%-30%，适合中小规模或短期开采的砂矿。大型选厂（50吨/小时以上）建议做固定式，规模效应更明显。

一句话记住核心

海滨砂矿选矿厂（锆、钛、金红石）利用重选-磁选-电选联合流程，把混合砂中的三种有用矿物一一分离——螺旋溜槽重选富集重矿物，抛掉90%以上的石英尾矿；中场强磁选提取钛铁矿；高压电选分离锆英石和金红石。一条大型选厂年处理原矿30-60万吨，可同时产出锆英砂、钛精矿、金红石三种产品，综合产值5000万-2亿元，投资回收期6-18个月。海滨砂矿不养懒人，但养得会算账的人——把三种矿都选出来，尾矿里的石英砂还能卖钱，这叫吃干榨净。

有其他问题？把你的矿样重矿物含量、矿物组成、处理量要求发过来，24小时内给你针对性海滨砂矿选厂方案和报价。
