100吨/小时铬矿选矿设备配置

核心结论速览

100吨/小时（日产2000吨）是大型铬矿选厂的顶峰规模，年处理原矿约60万吨，设备投资1200-1500万元，总投入1800-2500万元。

核心设备配置为重型板式给料机加三圆筒洗矿机（Φ3200×14000mm）加超重型双层振动筛（4500×10000mm），大型水力旋流器组（FX-700×20），螺旋溜槽组（240-300台）加摇床组（100-120台），弱磁选机加强磁选机（20-24台），超大型浓缩机（NZ-50型）加压滤机（600㎡，10-12台）。

吨矿运营成本约15-22元，年产精矿约28000-35000吨，年产值约10000-14000万元，静态回收期约16-22个月。

一、100吨/小时规模的适用场景与经济性

100吨/小时处理能力是大型铬矿选厂的顶峰规模，时产100吨对应日产2000吨（按每天20小时运行），年处理原矿约60万吨（年运行300天）。这套配置适合储量800万吨以上、矿体厚大连续、开采年限超过20年的大型矿山企业。

100吨/小时线的核心优势在于将规模效应发挥到极致。从80吨/小时扩大到100吨/小时，吨矿运营成本从16-25元降至15-22元，降幅约6%-12%，边际改善仍在合理范围内。超过100吨/小时继续扩大，受限于设备大型化瓶颈和物料运输能力，吨矿成本下降空间不足3%，经济性提升已不显著。因此，100吨/小时是当前技术条件下大型铬矿选厂经济性最优的上限规模。

以原矿Cr₂O₃品位3.5%、重选加磁选联合回收率85%为测算基准，年产铬精矿约31000吨（按Cr₂O₃品位46%）。按铬精矿市场价3800-4500元/吨计算，年产值约11800-13950万元。扣除吨矿运营成本15-22元（年运营成本约900-1320万元），年毛利约10500-12600万元。设备投资1200-1500万元，加上超大型土建、安装、供水供电、尾矿库、辅助设施，总投资约1800-2500万元，静态回收期约16-22个月。

二、核心设备配置清单与选型建议

100吨/小时铬矿选矿线的标准设备配置如下：

总装机功率约3200-4000kW，需配置4500-5000kVA变压器。配套供水系统要求处理水量约1500-2200m³/h，循环水池容积不低于4000m³。

三、工艺路线

100吨/小时铬矿选矿线采用两段洗矿、两段分级、螺旋溜槽粗选扫选、摇床精选、强磁选细粒回收、两段脱水的全流程配置。

两段洗矿与筛分

原矿（最大粒度可达1200mm）经重型板式给料机均匀送入一段圆筒洗矿机（Φ3200×14000mm），筒体转速5-8转/分钟，高压水喷淋（水压0.4-0.6MPa）将黏土打散剥离。一段洗矿排矿进入超重型双层振动筛（4500×10000mm），上层筛孔20mm，下层筛孔5mm。筛上粗粒（+20mm）作为废石排出，5-20mm粒级进入二段洗矿，-5mm筛下物料进入后续分级。

5-20mm物料进入二段圆筒洗矿机（Φ3200×14000mm）进行强力擦洗。二段洗矿排矿进入第二组双层振动筛，按5mm和0.5mm分级。洗矿水用量按每吨原矿1.8-2.8吨控制。

两段分级脱泥

-5mm筛下矿浆进入第一组水力旋流器组（FX-700×20）分级，分级粒度0.5mm。旋流器底流进入粗粒重选系统，溢流进入第二组水力旋流器组分级，分级粒度0.074mm。

螺旋溜槽粗选与扫选

0.5-5mm粗粒级物料分配至100台螺旋溜槽并联粗选，粗选尾矿进入50台螺旋溜槽扫选。0.074-0.5mm细粒级物料分配至80台螺旋溜槽粗选，尾矿进入40台螺旋溜槽扫选。

摇床精选

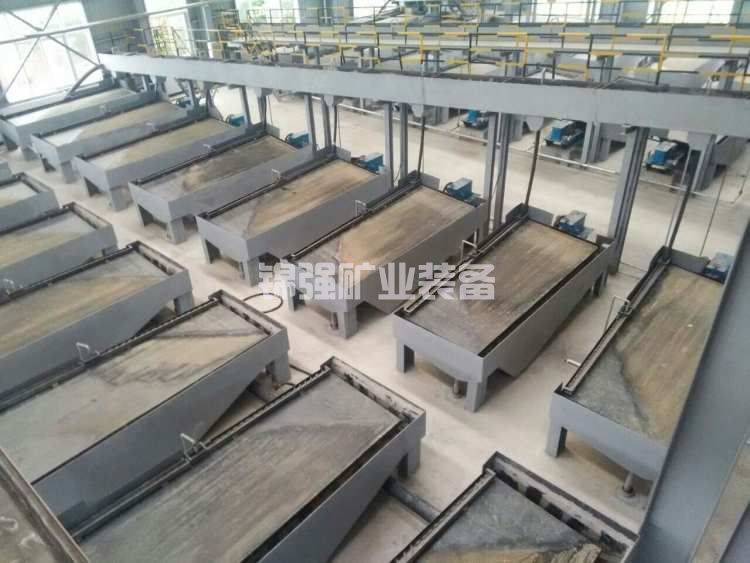

粗精矿进入120台摇床精选。采用分级给矿方式，+0.2mm粒级用粗砂床，0.074-0.2mm粒级用细砂床，分别产出精矿。摇床精矿品位可达46%-48%以上，中矿返回粗选，尾矿进入强磁选段。

强磁选细粒回收

水力旋流器溢流、摇床中矿和部分尾矿合并进入强磁选段。先经弱磁选机（场强0.1-0.2T）去除强磁性矿物，再进入立环高梯度磁选机（场强1.2-1.5T）回收细粒铬铁矿。强磁选精矿品位可达38%-42%。

两段脱水

精矿矿浆进入NZ-50浓缩机浓缩至浓度60%-65%，底流进入十二台600㎡隔膜式压滤机压滤至含水率10%-12%。尾矿矿浆进入带式过滤机脱水。循环水利用率可达92%以上。

四、生产线布局与空间要求

100吨/小时生产线的设备数量超过400台，厂房布局必须采用“一字形”顺流布置，从原矿仓到成品仓沿地势坡度依次展开，利用自然高差实现矿浆自流。

各车间面积建议：原矿仓及洗矿车间（2000-2500㎡）、重选车间（4000-5000㎡）、磁选车间（2000-2500㎡）、浓缩脱水车间（1200-1800㎡）、精矿成品仓（600-1000㎡）、尾矿处理区（3000-4000㎡）、循环水池（1000-1200㎡）。总占地面积约15-20亩，厂房建筑面积约1.5-2万平方米。

五、大型选厂运营管理要点

设备维护体系。100吨/小时线设备超过400台，需建立四级维护体系。日常维护由当班操作工负责，包括设备点检、润滑、紧固等。定期检修由专业维修班负责，按设备运行小时数安排周检、月检、季度检修和年度大修。备件管理需建立安全库存和供应商快速响应机制。关键设备（渣浆泵、压滤机滤板、磁选机介质盒）需储备易损件，避免因备件缺货导致全线停产。

人员配置与培训。按三班制运行，每班操作人员35-45人。维修班8-10人负责白班维修和夜班应急。管理人员5-8人。新员工上岗前需接受不少于40小时的操作培训和安全教育，关键岗位需持证上岗。建议每季度组织一次应急演练，包括突然停电、管路堵塞、设备故障等场景。

生产指标监控。日处理量、给矿品位、精矿品位、尾矿品位、回收率、水耗、电耗、设备运转率是核心监控指标。DCS系统自动生成日报表和趋势图，异常波动及时报警。建议每周召开生产分析会，每月召开技术经济分析会，对比设计指标与实际运行数据，找出偏差原因并调整操作参数。

六、投资回报综合分析

选厂规模越大，吨矿投资和吨矿运营成本越低。100吨/小时线吨矿投资约1.5-2.1元/吨年，吨矿运营成本约15-22元，均处于全规模区间最低水平。但投资回收期因总投入增加而略有延长，约16-22个月，仍处于合理范围内。

结论与建议

100吨/小时铬矿选矿设备配置的核心逻辑可概括为三条。规模效应最大化，100吨/小时是当前技术条件下大型铬矿选厂经济性最优的上限规模，吨矿运营成本可压至15-22元。设备大型化与系统化，各环节均采用当前可制造的最大规格设备，减少设备台数，降低管理复杂度。全流程自动化，DCS集中控制确保数百台设备协同运转，四级维护体系保障设备运转率。

对于计划新建100吨/小时铬矿选矿线的客户，建议做好三件事。通过选矿试验验证全流程回收率和精矿品质，并根据试验结果优化设备选型和流程配置。统筹规划厂房布局和配套设施，大型选厂的土建工程和配套投资往往不低于设备本身，需同步推进。评估原矿长期保障能力和精矿销售渠道，日处理2000吨意味着年处理60万吨，需确保原矿储量支撑20年以上，并提前锁定精矿长期销售协议。

如需详细技术方案和设备清单，请联系我们，我们将依据您的矿石数据提供定制化的选矿流程设计。
