日处理500吨岩金矿选厂设计方案：中型选厂的完整技术架构

日处理500吨是岩金矿选矿领域的一个重要分水岭。越过这个门槛，选厂的设计思路从“放大版的中小型选厂”转变为“真正的中型选厂”。破碎系统必须采用三段破碎，磨矿系统需要考虑两段磨矿或双机并联，自动化成为标配而非选配，环保设施的投资占比明显上升。一套完整的日处理500吨岩金矿选厂设计方案，需要在设备选型、工艺参数、平面布局、投资控制等多个维度做出精准决策。

500吨规模的设计定位

500吨/日的处理量意味着年处理原矿15-16.5万吨。按原矿品位2.5-3克/吨、回收率88-91%计算，年产黄金约350-450公斤，年产值约1.6-2.0亿元。这个规模已经是一个中等规模的工业企业，需要配备完整的技术、管理和操作团队。

与中小型选厂相比，500吨/日选厂的设计有几个本质区别。设备选型进入中型设备的区间，许多设备的型号选择直接决定了生产线的能力上限。流程设计必须考虑连续作业率，设备备用系数从中小型的1.0-1.1提升到1.15-1.25。自动化系统从“可选”变成“必选”，人工操作已经无法覆盖20吨/小时的处理量。环保设施的投入占比从5-8%提升到12-18%，尾矿处理和粉尘治理成为重要课题。

这套日处理500吨岩金矿选厂设计方案适用于以下场景：中型黄金矿山的核心选厂，多个矿点集中加工的中心选厂，100-200吨/日选厂的扩建升级项目，以及中低品位矿床的规模化开发。

工艺路线选择

日处理500吨岩金矿选厂设计方案的核心是工艺路线选择。根据矿石性质，主要有三种工艺路线。

破碎-磨矿-浮选路线：适用范围最广，占岩金矿选厂的80%以上。标准流程为三段一闭路破碎、两段磨矿或双机并联磨矿、一粗两扫两精浮选。不使用剧毒药剂，环评容易通过，产出金精矿可直接销售。浮选回收率88-92%，适用于硫化矿和混合矿。

全泥氰化炭浆路线：适用于氧化矿或高品味矿石。流程为一段磨矿、氰化浸出、炭吸附、解吸电解。回收率90-94%，产出合质金。需要配套氰化物管理和尾矿无害化处理，环评严格，投资高20-30%。

重选-浮选联合路线：适用于含粗粒金的矿石。在磨矿回路中增加离心选矿机提前回收粗粒金，尾矿进入浮选。回收率比单一浮选高3-6个百分点，投资增加15-25%。

对于大多数原生金矿，破碎-磨矿-浮选路线是首选。以下内容以此路线为主线展开。

破碎工段设计

500吨/日的破碎负荷达到20-25吨/小时，必须采用三段一闭路流程。日处理500吨岩金矿选厂设计方案的破碎工段配置如下。

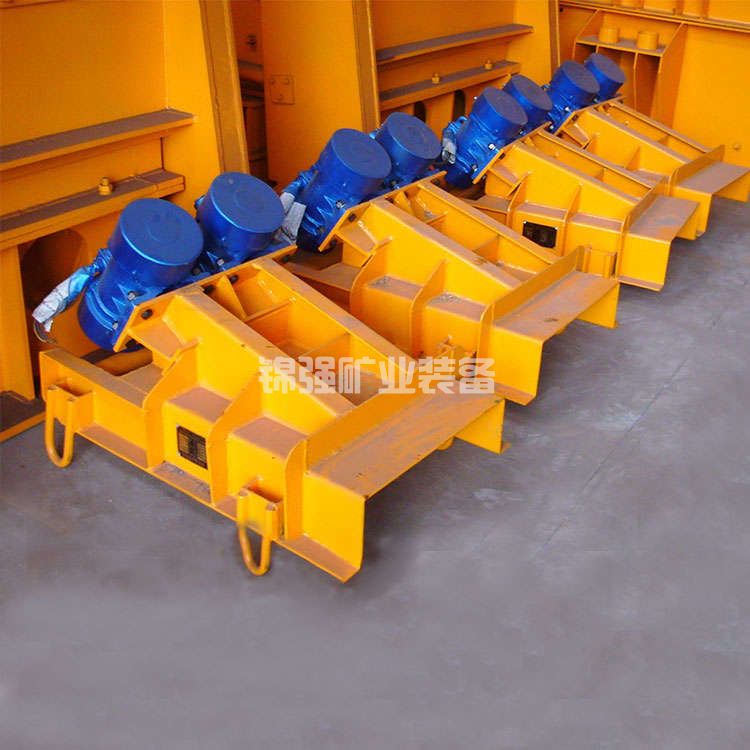

粗碎：选用PE750×1060颚式破碎机。给料口尺寸750×1060mm，最大进料粒度630mm，排料口调整范围80-200mm，处理能力72-150吨/小时，功率110kW。配套重型板式给料机或大型电磁振动给料机。原矿仓容量按2-3天设计，约1000-1500吨。

中碎：选用PYB1750圆锥破碎机。处理能力180-260吨/小时，排料口25-50mm，功率200kW。中碎后产品粒度40-60mm，为细碎创造良好条件。

细碎：选用两台PYD1750短头圆锥破碎机并联。单台处理能力90-140吨/小时，排料口5-13mm，功率200kW。两台并联保证细碎能力充足，同时提供备用。

筛分：选用2YK2460圆振动筛，2-3台并联。单台处理能力150-350吨/小时，筛孔配置上层15-18mm、下层10-12mm。筛上物料返回细碎机形成闭路。

粉矿仓：容量按24-36小时设计，有效容积1200-1800吨。采用圆形钢混结构，直径8-10米，底部设3-4个卸料口，配置活化料斗或空气炮防止起拱。

破碎设备	型号	数量	处理能力	排料口	功率
颚式破碎机	PE750×1060	1台	72-150t/h	80-200mm	110kW
圆锥破碎机	PYB1750	1台	180-260t/h	25-50mm	200kW
短头圆锥破	PYD1750	2台	90-140t/h	5-13mm	200kW×2
圆振动筛	2YK2460	3台	150-350t/h	10-15mm	30kW×3

磨矿分级工段设计

500吨/日的磨矿负荷约20-25吨/小时。磨矿工段有两种成熟方案。

方案一：双机并联一段磨矿

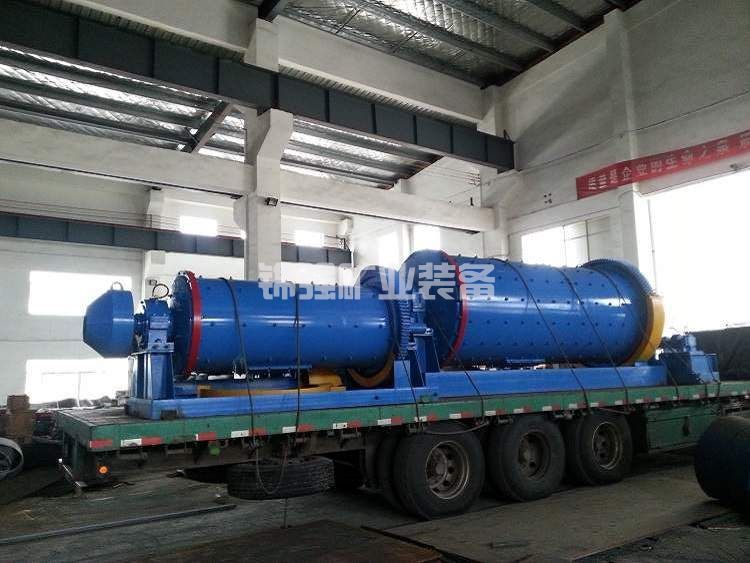

选用两台MQG3236球磨机并联。单台处理能力18-24吨/小时，合计36-48吨/小时，功率630kW×2。每台配套一组φ350或φ500旋流器组形成闭路。这个方案的优点是流程简单、有备用、灵活性高，可以根据矿石硬度和产量要求开一台或两台。缺点是设备台数多，管理和维护工作量略大。

方案二：两段磨矿

第一段选用MQG3645球磨机，处理能力40-50吨/小时，功率1000kW，配套φ500旋流器组。第二段选用两台MQG3236球磨机，处理能力18-24吨/小时×2，功率630kW×2，配套φ350旋流器组。第一段粗磨至-200目占45-55%，第二段再磨至-200目占85-90%。两段磨矿适用于高硬度矿石或细磨要求高的场景，电耗比一段磨矿低8-12%，但投资高30-40%。

对于大多数原生金矿，推荐方案一（双机并联一段磨矿）。500吨规模下，一段磨矿完全可以达到-200目占70-75%的细度要求，足以满足金的单体解离。两段磨矿仅在矿石特别坚硬或金嵌布粒度极细时才有必要。

分级设备：每组旋流器配置4-6台，旋流器规格φ350mm。给矿泵采用变频控制，给矿压力0.12-0.16MPa。分级溢流细度-200目占70-75%，浓度35-42%。

浮选工段设计

500吨/日的矿浆流量约110-130立方米/小时（按浓度35%计算）。浮选系统的总容积需要达到180-220立方米，保证总停留时间22-28分钟。

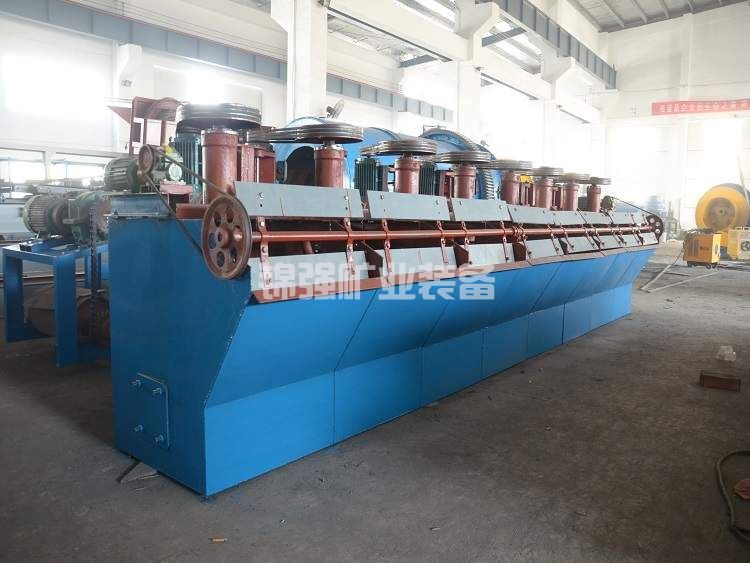

粗选作业：选用XCF-16和KYF-16浮选机，单槽容积16立方米。XCF-16作为给料槽具备自吸能力，后续KYF-16为充气型。粗选槽数6-8槽，总容积96-128立方米，停留时间8-10分钟。单槽功率55kW。

扫选作业：分两段进行，全部采用KYF-16浮选机。一段扫选4-6槽，二段扫选4槽，总容积128-160立方米，停留时间10-12分钟。扫选精矿逐级返回粗选作业。

精选作业：采用XCF-8和KYF-8浮选机，单槽容积8立方米。槽数各4-6槽，分两段精选，总容积64-96立方米，停留时间5-7分钟。单槽功率30kW。

搅拌设备：配置3台φ3000×3000高效搅拌槽，单槽容积21.2立方米，电机功率22kW。搅拌槽串联布置，总停留时间6-8分钟。第一槽添加pH调整剂（石灰乳），第二槽添加活化剂（硫酸铜），第三槽添加捕收剂和起泡剂。

给药系统：配置自动给药机，12-16个通道，覆盖所有药剂。给药精度±3%，配备触摸屏操作界面和药剂消耗统计功能。

精矿脱水与尾矿处理

精矿脱水：按原矿品位3克/吨、精矿品位40克/吨计算，日产精矿约37.5吨。配置NZ-9浓缩机（直径9米）和两台XMG80/100厢式压滤机（过滤面积80平方米），一用一备。滤饼水分15-18%，精矿装袋发运。

尾矿处理：日排尾矿约462-465吨，矿浆体积约900-1100立方米。配置NZ-24高效浓缩机（直径24米），底流浓度48-52%。浓缩机溢流悬浮物浓度低于300ppm，返回生产系统，回水利用率85-90%。浓缩底流用两台150ZJ-I-A50渣浆泵（一用一备）输送至尾矿库。

尾矿干排系统（可选）：在环保要求严格或尾矿库库容紧张的地区，建议增加尾矿压滤干排系统。配置3-4台XMZ120/1250压滤机，将尾矿滤饼水分降至15-20%后干式堆存。尾矿干排的投资约150-200万元，但可以大幅降低尾矿库容需求，减少环保风险。

主要设备配置清单

以下是日处理500吨岩金矿选厂设计方案的核心设备配置总表（双机并联一段磨矿方案）。

总装机容量约2600kW，实际运行功率约1800-2000kW。吨矿电耗约19-22度。

自动化控制系统

500吨/日选厂必须配置完整的自动化控制系统。推荐采用DCS或大型PLC系统，覆盖全流程。

控制层级：现场仪表和执行器为第一层，PLC控制站为第二层，中控室操作站为第三层。中控室设操作员站和工程师站，大屏幕显示全厂工艺流程和主要参数。

控制内容：

• 破碎系统：给料量自动调节，破碎机电流监测与联锁，皮带输送机顺序启停

• 磨矿系统：给矿量自动控制，磨机负荷（功率+音频）监测，旋流器给矿压力自动调节，磨矿浓度和细度在线检测

• 浮选系统：各槽液位自动控制，充气量自动调节，自动给药，泡沫图像分析（可选）

• 脱水系统：浓缩机底流浓度自动控制，压滤机全自动循环

仪表配置：皮带秤2-3台，浓度计4-6台，流量计8-10台，压力变送器10-15台，液位计15-20台，pH计2-3台。

投资与收益：自动化系统投资约80-120万元。可减少操作人员12-15人，按每人每年6万元计算，年节约人工72-90万元。同时回收率提升1-2个百分点，药剂消耗降低10-15%，综合年收益约150-200万元，6-10个月收回投资。

平面布局与土建要求

场地选择：500吨/日选厂需要较大场地，总占地面积约8-12亩（约5000-8000平方米）。优先选择15-25度的山坡地形，利用自然高差实现矿浆自流。平地选址需要人工创造高差，土建投资增加15-20%。

车间布置：

• 破碎车间：面积200-300平方米，布置在标高+10m至+15m

• 粉矿仓：有效容积1200-1800吨，布置在标高+5m至+8m

• 磨浮车间：面积500-700平方米，布置在标高±0m

• 精矿车间：面积150-200平方米，布置在标高-2m至-3m

• 尾矿浓缩：面积300-500平方米，布置在标高-4m至-6m

• 药剂库：面积100-150平方米，靠近浮选车间

• 备件库和维修车间：面积150-200平方米

• 配电室和控制室：面积100-150平方米

土建结构：破碎车间和粉矿仓采用钢筋混凝土结构，磨浮车间采用轻钢结构或钢筋混凝土框架。设备基础与厂房基础脱开，防止振动传递。球磨机基础重量80-120吨，采用大体积混凝土浇筑。

投资与回报分析

投资估算：

• 设备采购：450-600万元

• 土建工程：300-450万元

• 安装调试：80-120万元

• 自动化系统：80-120万元

• 供配电：60-100万元

• 环保设施：80-120万元

• 其他（设计、监理等）：50-80万元

总投资：1100-1600万元

运营成本（吨矿）：

• 电耗：19-22度 ×0.6元 = 11.4-13.2元

• 钢球：0.7-0.9kg ×6.5元 = 4.6-5.9元

• 衬板：0.07-0.09kg ×9元 = 0.6-0.8元

• 浮选药剂：12-18元

• 维修备件：3-4元

• 人工：18-22人，吨矿3-4元

• 管理费用：3-5元

• 尾矿处理：3-5元

吨矿综合选矿成本：40-55元

经济效益测算（以原矿品位3克/吨、回收率90%、金价450元/克计算）：

• 日产金：3×500×0.90 = 1350克

• 日产值：1350×450 ÷ 1000 = 60.75万元

• 日选矿成本：500×48元 = 2.4万元

• 日采矿成本：500×40元 = 2.0万元

• 日管理及税费：约1.5万元

• 日净利润：60.75 - 2.4 - 2.0 - 1.5 ≈ 54.85万元

年工作300天，年净利润约1.65亿元。投资回收期约1-2个月（含建设期）。需要注意的是，这个测算未包含固定资产折旧和部分税费，实际回收期通常在4-8个月。

环保与安全设计

粉尘治理：破碎和筛分工段配置布袋除尘器，总风量30000-50000立方米/小时，除尘效率99%以上。皮带转运点设置密闭罩和喷雾降尘。车间粉尘浓度控制在8mg/m³以下。

废水处理：实现生产废水零排放。尾矿浓缩机溢流返回生产系统，车间地面冲洗水收集后返回回水池。新水消耗控制在1.5-2.5吨/吨矿。

噪声控制：球磨机和破碎机设置隔音罩或隔音墙。厂界噪声满足昼间65dB、夜间55dB的要求。

尾矿库：按照规范设计，库容满足5-10年排放需求。设置防渗层、截洪沟、排渗系统和观测井。尾矿输送管道设置双线，一用一备。

日处理500吨岩金矿选厂设计方案是一个成熟完整的技术架构，已经在国内外多个项目中成功应用。方案的关键在于各工段之间的能力匹配和设备选型的精准把握。500吨规模是一个可以充分发挥规模效益同时又不会过度增加管理难度的黄金规模，对于中型金矿开发项目具有很高的参考价值。
