红土铬矿选矿洗矿-螺旋溜槽联合工艺流程

核心结论速览

• 红土铬矿风化严重、含泥量高达30%-50%，铬铁矿与粘土胶结，常规重选必须先彻底分散

• 洗矿-螺旋溜槽联合工艺的核心是“强力擦洗+分级脱泥+螺旋溜槽分选”三段式

• 采用双段槽式洗矿机或圆筒洗矿机串联，配合高压喷水，可洗净率达到95%以上

• 脱泥后给入螺旋溜槽，回收0.074-0.5mm粒级铬铁矿，回收率可达80%-88%

• 该工艺适用于东南亚、非洲等地红土型铬矿，已有多座成功应用案例

一、问题定义：红土铬矿与普通沙铬矿的本质区别

红土铬矿主要分布于热带亚热带风化壳中，铬铁矿以细粒散布于红土基质内。与海滨砂矿不同，红土铬矿含泥量极高（通常30%-50%，部分地区超过60%），粘土矿物（高岭石、蒙脱石等）将铬铁矿颗粒紧紧包裹。如果直接进行重选，粘土会形成泥浆包裹矿粒表面，堵塞螺旋溜槽槽面，分选无法进行。

红土铬矿选矿洗矿-螺旋溜槽联合工艺流程正是针对这一难点设计的。该工艺将强力洗矿作为前置核心作业，通过机械擦洗和高压力喷水使粘土与铬铁矿充分解离，然后通过筛分和脱泥将细泥去除，最后用螺旋溜槽回收洗净后的粗中粒级铬铁矿。对于红土铬矿，洗矿效果直接决定了后续重选的成败。洗矿不彻底，粘土残留会导致螺旋溜槽精矿品位低、尾矿中可见大量黑色颗粒损失。

识别红土铬矿的关键指标是含泥率（-0.074mm含量）和粘土矿物类型。当含泥率超过40%时，单段洗矿往往不足，需要两段洗矿或增加浸泡时间。当粘土为蒙脱石类膨胀性矿物时，需在水中添加分散剂（如水玻璃）防止重新团聚。

二、技术原理：强力擦洗与密度分选的协同

红土铬矿选矿洗矿-螺旋溜槽联合工艺的技术逻辑分为两个阶段。

第一阶段是洗矿解离。原矿进入洗矿机后，在筒体旋转或槽式搅动作用下，矿粒之间相互摩擦、碰撞，同时受到高压喷水的冲击，粘土膜从铬铁矿表面剥离，被水带走形成矿泥浆。洗矿效率取决于三个因素：擦洗强度（由洗矿机转速、搅龙转速决定）、浸泡时间（物料在洗矿机内停留时间）和水力冲刷力（喷水压力和水量）。对于红土铬矿，建议采用双段洗矿：第一段进行粗洗和碎石分离，第二段进行精洗和强力擦洗。

第二阶段是螺旋溜槽分选。洗脱泥后的物料经筛分脱除+1mm粗粒（多为脉石）和-0.074mm细泥后，中间粒级（0.074-0.5mm）给入螺旋溜槽。铬铁矿密度4.2-4.8g/cm³，脉石（石英、高岭石残留等）密度2.5-2.7g/cm³，密度差足够。螺旋溜槽利用复合力场将重矿物推向内缘，轻矿物被甩向外缘。由于红土铬矿中铬铁矿粒度偏细（多在0.074-0.3mm），螺旋溜槽应选用较小螺距（540-600mm）和更多圈数（4-5圈）以增加分选时间。

洗矿与螺旋溜槽之间的衔接必须设置脱泥环节。洗矿机排出的矿浆含泥量仍较高（10%-20%），直接给入螺旋溜槽会导致槽面泥化、分带消失。常用脱泥设备为水力旋流器组（Φ250-Φ350）或倾斜板浓密箱，脱除-0.037mm细泥，使给矿中-0.074mm含量控制在15%以内。

三、工艺流程：四步法联合工艺

红土铬矿选矿洗矿-螺旋溜槽联合工艺流程的标准设计分为四个步骤。

第一步：原矿预处理与第一段洗矿

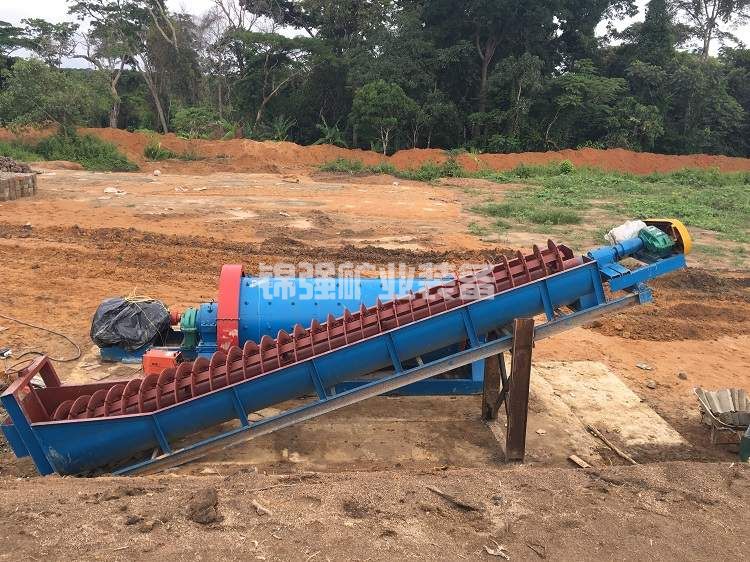

红土铬矿原矿含水率高（15%-25%），粘性大，直接给料易堵塞。受料斗应配备振动给料机或棒条给料器，料斗壁设高分子衬板防粘。原矿进入第一段洗矿设备，推荐采用槽式洗矿机（双螺旋搅龙）或加长型圆筒洗矿机（长径比>4）。槽式洗矿机对粘性物料的擦洗力更强。洗矿水压0.3-0.5MPa，水量2-3t/t矿。第一段排出的砾石（+10mm）经筛分后丢弃或再破碎。

第二步：第二段洗矿与强力擦洗

第一段洗矿后的物料进入第二段洗矿机，通常为圆筒洗矿机或擦洗机。此阶段添加分散剂（水玻璃500-1000g/t）有助于粘土分散。洗矿机排料端设圆筒筛，筛孔5-10mm，筛上粗粒（含少量铬铁矿连生体）可返回再洗或丢弃。筛下矿浆进入下一步。

第三步：分级脱泥

洗矿筛下矿浆泵入水力旋流器组。旋流器直径根据处理量选择，典型配置为Φ250-Φ350，2-4台并联。旋流器底流（浓缩后的粗粒物料）进入高频振动细筛（筛孔0.5-1.0mm）。筛上为+0.5mm粗粒（多为石英等脉石）丢弃；筛下为0.074-0.5mm合格给矿，进入螺旋溜槽给矿池。旋流器溢流和细筛筛下（-0.074mm）为矿泥，送入浓密机处理后尾矿。

第四步：螺旋溜槽分选

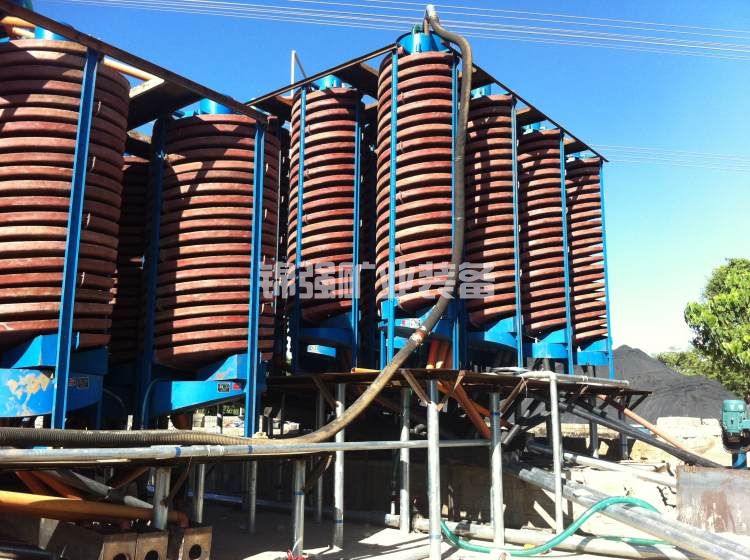

将合格给矿调浆至浓度25%-30%，泵送至螺旋溜槽分配器。螺旋溜槽推荐配置：直径1200mm，圈数4-5圈，螺距540-600mm。采用“粗选+扫选”两段配置：粗选螺旋溜槽产出粗精矿（品位35%-45%），扫选处理粗选尾矿，扫选精矿返回粗选。粗精矿再经摇床精选可提升至46%-50%。螺旋溜槽尾矿为最终尾矿。

整个流程中，洗矿水和螺旋溜槽尾矿水进入浓密机澄清，溢流返回洗矿环节，实现水循环利用。

四、设备配置与参数

下表为处理量30吨/小时（干矿）的红土铬矿选矿洗矿-螺旋溜槽联合工艺流程主要设备配置。

主要工艺参数控制范围如下。

五、案例参考：菲律宾某红土铬矿选厂

菲律宾达沃地区某红土铬矿，原矿含泥率45%，Cr2O3品位9.2%，铬铁矿主要粒度0.08-0.3mm。原工艺为单段圆筒洗矿后直接螺旋溜槽，回收率仅68%，精矿品位42%。后改造为红土铬矿选矿洗矿-螺旋溜槽联合工艺流程。

改造要点：增加一台2.0×6.0m槽式洗矿机作为第一段，原圆筒洗矿机改为第二段；槽式洗矿机内加注水玻璃800g/t；洗矿后采用Φ300×3旋流器脱泥，底流进0.5mm高频细筛；细筛下给入28台Φ1200mm螺旋溜槽（5圈，螺距600mm），分粗选（20台）和扫选（8台）。粗选精矿经2台摇床提升至47%以上。

改造后洗矿洗净率达到96%，脱泥后给矿中-0.074mm含量从45%降至12%。螺旋溜槽给矿品位提升至12.5%。总回收率从68%升至84%，精矿Cr2O3品位47.5%。年处理原矿15万吨，增产精矿约2100吨，投资约180万元人民币，半年收回投资。

六、常见技术问题与对策

问题一：洗矿后仍有泥团，螺旋溜槽分带模糊

洗矿强度不足。对策：增加槽式洗矿机搅龙转速（提高10%-15%），或延长第二段洗矿机的长度；提高喷水压力至0.5MPa；在洗矿机内增设切刀或提升条强化擦洗。若粘土为蒙脱石类，需加大水玻璃用量至1000-1500g/t。

问题二：旋流器底流浓度低，螺旋溜槽给料不稳

旋流器操作参数不当。检查给矿压力是否过低（应>0.12MPa）和底流口直径是否过大。适当减小底流口直径（每次2mm），使底流浓度从40%提升至55%-60%。同时控制旋流器给矿浓度不超过25%。

问题三：螺旋溜槽精矿品位偏低（<40%），且中矿带过宽

给矿中细泥残留过多或螺距偏大。先检测给矿中-0.037mm含量，若>10%，需强化脱泥。若细泥达标，则更换更小螺距（540mm）或增加溜槽圈数至5圈。同时向外移动精矿截取板，减小精矿带宽度，提高品位。

问题四：槽式洗矿机搅龙磨损快

红土中常含石英砂和角砾，磨损严重。对策：搅龙叶片堆焊耐磨焊条（硬度HRC≥55），或采用高铬铸铁整体铸造。轴端密封改用迷宫式+聚氨酯密封环。每三个月检查叶片厚度，磨损超过30%及时修复。

七、结论与建议

红土铬矿选矿洗矿-螺旋溜槽联合工艺流程是处理高泥风化型铬铁矿的有效技术路线。核心是两段强力洗矿彻底解离粘土，配合旋流器脱泥和高频细筛分级，为螺旋溜槽提供洁净、窄级别的给矿。该工艺可稳定获得80%-88%的回收率和46%-50%的精矿品位，已有多座生产实例验证。

对于新建红土铬矿选厂，建议在投产前进行中型洗矿-螺旋溜槽连选试验，确定最佳洗矿强度、脱泥粒度和螺旋溜槽参数。洗矿段应预留备用动力和清水接口，便于应对雨季原矿含水率升高。另外，由于红土铬矿尾矿中细泥含量高，需同步配套浓密机和压滤干排设施，避免尾矿库溢流超标。

如需针对您的红土铬矿样品制定专属洗矿-螺旋溜槽联合工艺方案，请提供原矿含泥率、粒度筛析和粘土矿物分析数据，我们将在一周内出具包含设备清单和预期指标的可行性报告。
