高品位金精矿提取工艺

一、高品位金精矿的来源与处理前提

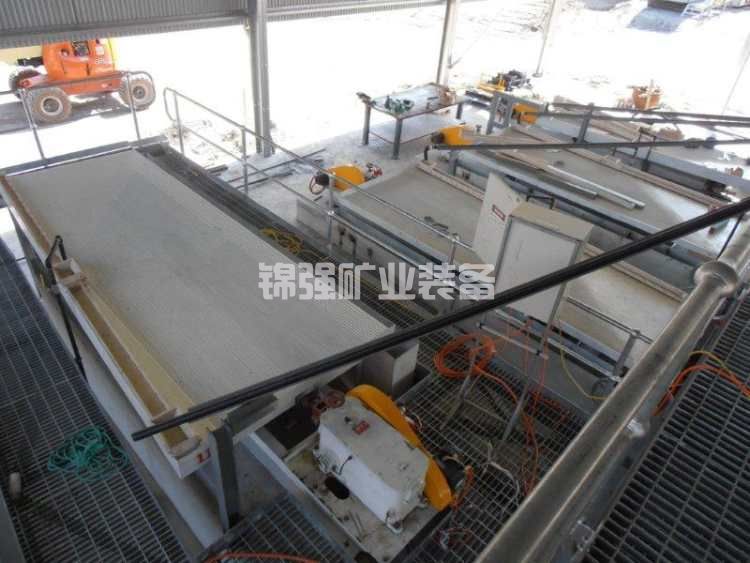

高品位金精矿通常来自浮选工艺。原生金矿石经破碎、磨矿、浮选后，产出金品位30-100克/吨的金精矿。部分重选工艺产出的重砂精矿品位更高，可达1000-2000克/吨。这类高品位精矿的产率通常仅为原矿的3%-10%，但集中了原矿中85%-95%的金，是黄金冶炼的“精料”。

高品位金精矿提取工艺的关键在于：精矿品位越高，单位处理量的产值越大，对回收率的要求也越高。一个年处理5万吨的金精矿冶炼厂，若精矿品位50克/吨、回收率95%，年产出黄金量约2.375吨，产值超过11亿元。因此，高品位金精矿提取工艺必须追求高回收率（>95%），同时在环保和安全方面做到万无一失。

但并非所有金精矿都能直接浸出。当精矿中含有砷、硫、碳、锑、铋等有害元素时，金颗粒被包裹在硫化矿物或有机碳中，氰化液无法有效接触金粒表面，直接氰化浸出率往往低于50%。这类精矿必须在氰化前进行预处理，打开包裹层，提高金的可浸性。

二、难处理金精矿的预处理技术

预处理是难处理金精矿提取工艺的关键环节。目前工业上成熟的预处理技术主要有焙烧氧化法、加压氧化法、生物氧化法和化学氧化法四大类。下表从技术原理、适用条件、金回收率、投资成本、环保性能等维度进行系统对比。

焙烧氧化法是第一个用于难处理金矿的预处理技术，也是目前技术最成熟、应用最广泛的技术。在高温下（600-800℃），硫被氧化为二氧化硫（可用于制酸），砷以三氧化二砷形式挥发（可进一步回收），黄铁矿等包裹矿物被分解，金粒表面变得疏松多孔，有利于浸出剂与金的接触，提高浸金率。该法存在能耗较高、烟气处理复杂的问题。某含多金属复杂金精矿采用焙烧-酸浸-氰化法，在富氧气氛下焙烧，金、银、铜的提取率均有显著提高。四川省甘孜州金矿为难选冶金矿石，对金精矿进行焙烧—氰化浸出扩大试验，金的浸出率达到94.97%。

加压氧化法在高温（180-220℃）和高压（2-3兆帕）的酸性条件下，通入富氧气体，使硫化物氧化为硫酸和硫酸铁。该法处理彻底、金回收率高（可达97%），但对设备材质要求高（钛材或耐酸合金），投资成本最高。

生物氧化法利用嗜酸氧化亚铁硫杆菌等细菌在pH1.5-2.0的酸性环境中氧化硫化矿物，周期通常为15-20天。该法环境友好、操作安全，但周期较长、对温度敏感。某金矿应用案例显示，生物氧化预处理后金浸出率从28%跃升至92%，处理成本较化学法降低35%。处理1吨金精矿综合生产成本约2500元，按金回收率90%、金价390元/克测算，吨矿利润约900元，年利润超3000万元。

化学氧化法使用高锰酸钾、过氧化氢、次氯酸钠等强氧化剂在常压下氧化分解包裹矿物，设备投资较低，但药剂消耗大，适合小规模或矿石性质稳定的项目。

预处理技术的选择取决于精矿中杂质的种类和含量。含砷金精矿需重点考虑砷的无害化处置，可选择焙烧法回收三氧化二砷；含碳金精矿可采用焙烧或化学氧化破坏碳的吸附活性；高硫金精矿四种预处理方法均可，需根据投资预算和环保要求权衡。

三、氰化炭浆法（CIP/CIL）提金工艺

对于经过预处理（或不需要预处理）的高品位金精矿，氰化炭浆法是目前应用最广泛的提金工艺。该工艺以氰化物溶液浸出金，活性炭吸附已溶金，再经解吸电解产出金泥，具有回收率高、适应性强、操作成熟的特点。

3.1 工艺原理与核心逻辑

氰化浸出的化学原理是：在碱性介质中，金与氰化物和氧反应生成稳定的金氰络离子。反应方程式为：4Au + 8NaCN + O₂ + 2H₂O → 4Na[Au(CN)₂] + 4NaOH。活性炭通过微孔物理吸附和表面化学作用，从矿浆中选择性吸附金氰络离子，实现金与脉石的分离。

炭浆法（CIP）和炭浸法（CIL）的区别在于，炭浆法在氰化浸出完成后再加入活性炭进行吸附，而炭浸法将活性炭直接加入浸出槽，浸出与吸附同步进行。对于高品位金精矿，CIP法更易控制。

3.2 工艺主要阶段

第一阶段：预处理与调浆：金精矿首先进入浓缩机脱水，将矿浆浓度从15%-25%浓缩至40%-45%。然后进入调浆槽，加入石灰乳调节pH至10.5-11.5，为氰化浸出准备碱性环境。

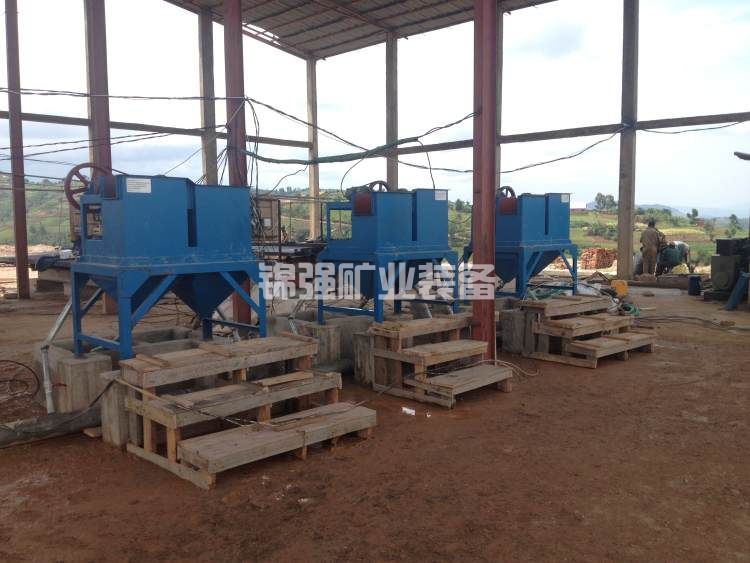

第二阶段：氰化浸出：调浆后的矿浆进入搅拌浸出槽系统。对于高品位金精矿，一般配置4-6台浸出槽。氰化钠按0.5-1.2公斤/吨精矿加入，浸出时间24-48小时。浸出槽配备双叶轮机械搅拌和充气系统（0.02-0.03立方米/立方米·分钟）。

第三阶段：炭吸附：浸出矿浆进入炭吸附系统（3-5级吸附槽），活性炭与矿浆逆流接触，吸附率可达99%以上。活性炭粒径1-3毫米，添加量10-20克/升矿浆。

第四阶段：解吸电解：载金炭（金含量3000-8000克/吨）进入解吸电解系统。在高温（140-160℃）高压（0.5-0.6兆帕）条件下，用2%NaOH+0.2%NaCN混合液解吸，金脱附率大于96%。解吸贵液进入电解槽，在阴极沉积金泥。

第五阶段：熔炼：金泥酸洗除杂后，在中频熔炼炉中于1000-1100℃熔炼，得到金锭（纯度99.5%以上）。

3.3 核心设备参数与试剂配比

3.4 炭浆法工艺的核心优势

高回收率：CIP工艺金总回收率可达96%以上，精矿品位≥98%。某金矿CIP生产线实际运行数据显示，金浸出率达90.68%，选冶总回收率达87.99%。对于浮选金精矿、重选尾矿及氧化泥状矿石，回收率可大于95%。

投资成本低：取消固液分离环节，全套设备投资成本比传统工艺降低30%-50%，投资回收期通常为12-24个月。

生产技术指标优越：生产成本较传统工艺减少8%-35%，氰化物利用率提高15%-20%，活性炭消耗量降低10%-15%。

适应性强：适用于1-5000吨/日规模，无论新建还是技改项目均可灵活配置。

四、火法造锍捕金工艺

对于处理量大、成分复杂的难处理金精矿，火法造锍捕金工艺是氰化法之外的另一条成熟技术路线。该工艺利用铜锍（或铁锍）对贵金属的优良捕集能力，将金、银、铂、钯等贵金属从精矿中富集到铜锍中，再通过铜冶炼流程回收。

4.1 工艺原理与技术路线

火法造锍捕金的核心是将金精矿（通常搭配铜精矿）加入熔炼炉中，在高温还原气氛下，硫与铁、铜结合形成锍相（Cu₂S-FeS），贵金属被锍选择性吸收。金在锍中的分配系数极高（>10⁴），锍产率通常为5%-15%，但富集了精矿中98%以上的金。锍再经过吹炼、阳极精炼、电解等工序，金最终富集在铜阳极泥中，再通过阳极泥处理工艺提取。

典型工艺流程：配矿→富氧底吹熔炼（造锍捕金）→吹炼→阳极精炼→电解→阳极泥处理→金精炼。

4.2 造锍捕金工艺的显著优势

多金属高效综合回收：除金外，银、铜、铂、钯、硒、碲、铼等有价元素均可同步回收。某企业采用“三连炉”造锍捕金系统处理复杂金精矿，可有效回收铂、钯、镍、硒、铅、砷、锌等十余种有价元素，每年可增收5000万元。

砷的高效安全处理：含砷金精矿在火法熔炼过程中，砷以三氧化二砷形式挥发进入烟气，经骤冷干法收砷系统回收为精三氧化二砷，进一步可加工为金属砷和高纯砷，变废为宝，实现了砷的无害化治理与产品化再利用。

危废协同处理潜力：熔池熔炼造锍捕金工艺可协同处理含金银的危险废物。某企业通过该工艺对危废中金银铜二次回收及熔炼渣再利用，实现了25万吨/年危险废物无害化处理。

4.3 工艺对比与应用选择

造锍捕金适合处理量为10万吨/年以上的大型项目，或同时处理金精矿和铜精矿的一体化冶炼厂。氰化炭浆法投资门槛较低，建设周期短，对中小规模金精矿项目更适用。

五、环保措施

5.1 氰化物管理与污染防治

氰化物是黄金提取工艺中应用最广泛的浸出剂，但具有剧毒属性。氰化渣被列入《国家危险废物名录》，必须进行无害化处理。环保措施的核心是“源头减量、过程控制、末端治理”。

源头减量：使用低氰或无氰提金剂替代氰化钠，已有企业在工业应用中采用环保提金剂（主要成分为碳化三聚氰酸钠）。

过程控制：浸出和吸附系统全封闭运行，安装氰化物在线监测仪，实现泄漏自动报警。车间设置碱液喷淋吸收系统。

末端治理：含氰尾渣经破氰处理（碱性氯化法或SO₂-空气法）后，总氰降至1毫克/升以下，再排入尾矿库或井下充填。

5.2 尾矿干排与废水零排放

高品位金精矿提取工艺的尾渣量虽然比原矿处理小，但仍需规范处置。尾矿干排是环保合规的核心措施：浸出尾矿浆经高效浓密机（Φ12-18米）浓缩至底流浓度50%-55%，再进入板框压滤机或隔膜压滤机脱水，滤饼含水率降至18%-22%，可直接干堆或井下充填。滤液和浓密机溢流全部返回系统循环使用，回水利用率达到90%-95%，实现废水近零排放。

5.3 清洁生产与循环经济

难处理金精矿火法造锍捕金产生的含砷烟气，经骤冷干法收砷系统回收精三氧化二砷，再经还原、升华生产金属砷和高纯砷，将砷从污染物转化为产品。

焙烧法预处理产生的二氧化硫烟气，可配套制酸系统生产硫酸，实现硫的资源化利用。烧渣中铁含量较高时，可作为铁精矿销售或配入水泥生产。

5.4 尾渣资源化利用与环保合规

高品位金精矿提取工艺的尾渣产生量相对较小，但仍是环保管理的重点。主要处置方向包括：无害化破氰处理后，作为水泥生产中的铁质校正剂；经压滤干排后用于井下充填或采空区回填；不具备充填条件的矿山，需建设规范干堆场，底部铺设HDPE防渗膜，设置渗滤液收集系统。

六、结论与建议

高品位金精矿提取工艺已形成“预处理—氰化浸出—解吸电解”和“火法造锍捕金”两大技术体系。常规可浸金精矿直接采用氰化炭浆法，难处理金精矿根据杂质类型选择焙烧、加压、生物或化学氧化预处理后再氰化浸出。大型一体化项目可选用火法造锍捕金路线，实现金、银、铜及多种稀散金属的综合回收，并对砷等有害元素实现无害化处置。

几点建议供参考：

第一，处理高品位金精矿前，必须做工艺矿物学分析，查明硫、砷、碳、锑等有害元素的含量和赋存状态，据此确定预处理方案。

第二，氰化炭浆法采用“浸出—吸附—解吸电解”闭环流程，取消固液分离环节，设备投资可降低30%-50%，金总回收率可达96%以上。对中小规模金精矿冶炼厂，此工艺是最成熟可靠的选择。

第三，火法造锍捕金工艺以铜锍为捕集剂，金回收率高达98%以上，可综合回收十余种有价元素，但对规模要求较高，适合年产精矿10万吨以上的大型项目。

第四，环保措施必须贯穿工艺设计全过程：氰化物实行全封闭管理，含氰尾渣必须破氰处理，尾矿干排系统保证回水利用率≥90%。新建项目在设计阶段就将尾渣充填或建材化利用纳入整体流程，避免后期高额环保改造成本。
