锆英砂矿选矿成套系统：从原矿到精矿的工业化解决方案

核心结论速览

1. 锆英砂矿选矿成套系统以物理选矿方法为核心，涵盖洗矿脱泥、重选富集、磁选分离和静电分选四大工序单元。

2. 系统采用“先抛尾后分离、先粗选后精选”的梯级富集逻辑，适用于原矿锆英石品位1%-5%的各类砂矿。

3. 重选段以螺旋溜槽和摇床为主体，可去除原矿中80%以上的石英脉石，是成套系统处理能力最大的环节。

4. 磁选段和静电分选段承担伴生矿物的精细分离任务，最终产出锆英石精矿、钛铁矿精矿和金红石精矿三种产品。

5. 成套系统以模块化设计为框架，可根据原矿性质和产能要求灵活配置，适用于不同规模的生产项目。

一、成套系统的总体架构与设计原则

锆英砂矿选矿成套系统是指将原矿经洗矿脱泥、重选富集、磁选分离和静电分选等一系列物理选矿工序整合为一体的完整生产线。系统以原生锆英砂矿或混合重矿物为原料，以单一锆英石精矿为主要产品，同时综合回收钛铁矿和金红石等伴生矿物。成套系统的核心价值在于为用户提供一站式的矿物加工解决方案，涵盖设备配置、工艺控制和技术服务。

成套系统的设计原则围绕三条主线展开。第一，梯级富集原则，利用矿物在密度、磁性和导电性三个维度上递进式的差异梯度，依次安排重选、磁选和电选工序，前一工序为后一工序创造合格给料条件，后一工序弥补前一工序的选择性不足。第二，模块化配置原则，各工序单元以标准模块形式集成，便于根据原矿性质和产能规模进行组合调整。第三，经济性优先原则，在保证回收率和精矿品质的前提下，优先采用低能耗、低维护成本的设备方案。

成套系统的适用范围覆盖了不同规模等级的生产需求。日处理原矿能力分为500吨、1000吨、2000吨三个标准等级，对应的选矿成套系统在设备配置、厂房面积和投资规模上形成梯度。系统可处理含泥量不超过20%、重矿物总量在2%-8%之间的锆英砂矿，对于含泥量超过20%的矿石，需在前端强化洗矿和脱泥设计。

二、成套系统的工艺流程总览

锆英砂矿选矿成套系统的标准工艺流程由四大工序单元串联组成。

工序单元一：原矿准备与洗矿脱泥。 原矿经给料系统送入圆筒洗矿机，高压喷淋水洗去表面黏土。洗后矿浆进入水力旋流器组脱除-200目细泥，底流进入双层振动分级筛。分级筛以0.6mm和0.12mm为切割点产出三个粒级产品，分别为+0.6mm粗砂、0.12-0.6mm中砂和-0.12mm细砂。三个粒级分别进入各自的重选子系统。

工序单元二：重选富集。 螺旋溜槽组对各粒级进行粗扫选。中砂粒级（0.12-0.6mm）采用Φ1200×4圈标准型溜槽，配置粗选和扫选，形成闭路循环。细砂粒级（-0.12mm）采用Φ1000×5圈细砂溜槽。粗砂粒级（+0.6mm）采用Φ1500×3.5圈大直径溜槽，简易回收后抛尾。螺旋溜槽粗精矿汇总后进入摇床精选，产出混合重矿物精矿（重矿物总量45%-55%）和最终重选尾矿。重选段的重矿物回收率不低于90%，尾矿中重矿物总量控制在0.5%以下。

工序单元三：磁选分离。 混合重矿物精矿经调浆后进入弱磁选机（场强250-350kA/m），分离出钛铁矿精矿（TiO₂≥48%）。弱磁选尾矿进入高梯度强磁选机（场强1000-1200kA/m），进一步脱除弱磁性杂质。强磁选非磁性产品为锆英石和金红石的混合物，进入静电分选段。

工序单元四：静电分选。 磁选非磁性产品经浓缩、干燥、加热预处理后进入辊式静电分选机。三段电选（粗选、精选、扫选）将锆英石与金红石最终分离，产出锆英石精矿（ZrO₂ 65%-67%）和金红石精矿（TiO₂≥88%）。静电分选段的锆英石作业回收率86%-90%，金红石作业回收率75%-80%。

整个选矿过程为纯物理分选，不使用任何化学药剂。尾矿主要为石英砂，经脱水后可作为建筑用砂销售或回填。生产废水经浓密机沉淀和过滤后，回水利用率达到80%以上。

三、洗矿脱泥与分级系统的设计要点

洗矿脱泥与分级系统是成套系统的入口，其设计质量直接影响后续各段的分选效果。该系统由圆筒洗矿机、水力旋流器组和双层振动分级筛三大核心设备组成。

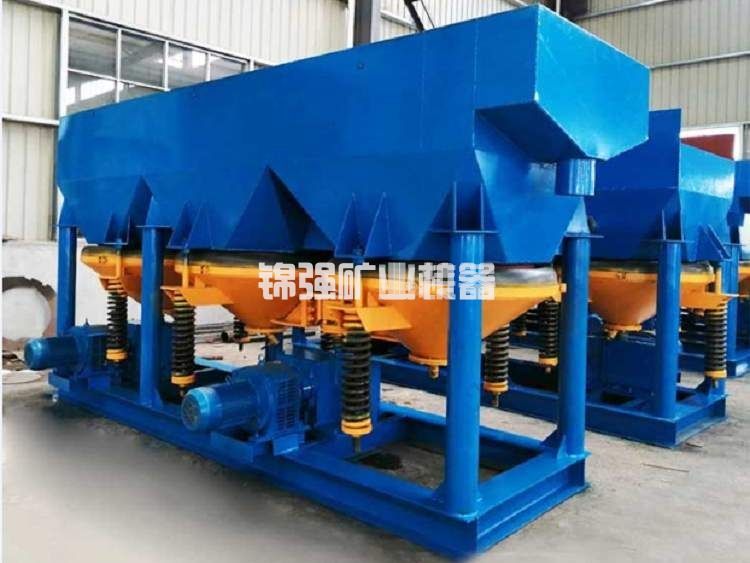

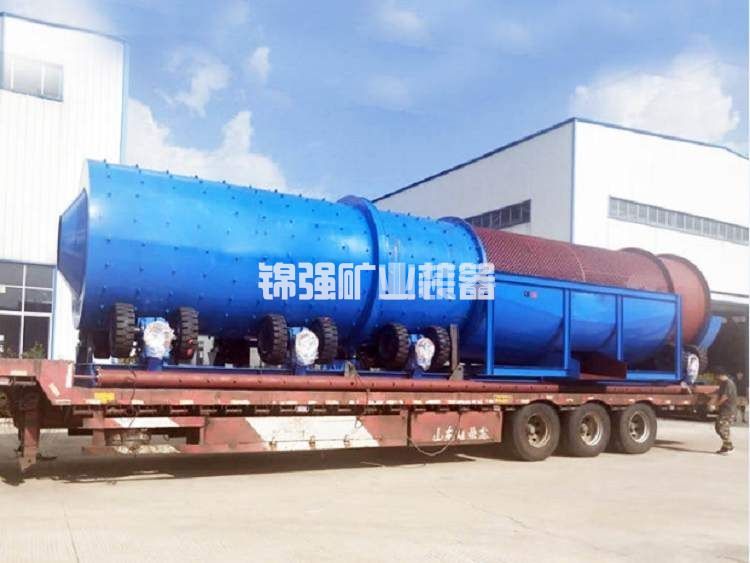

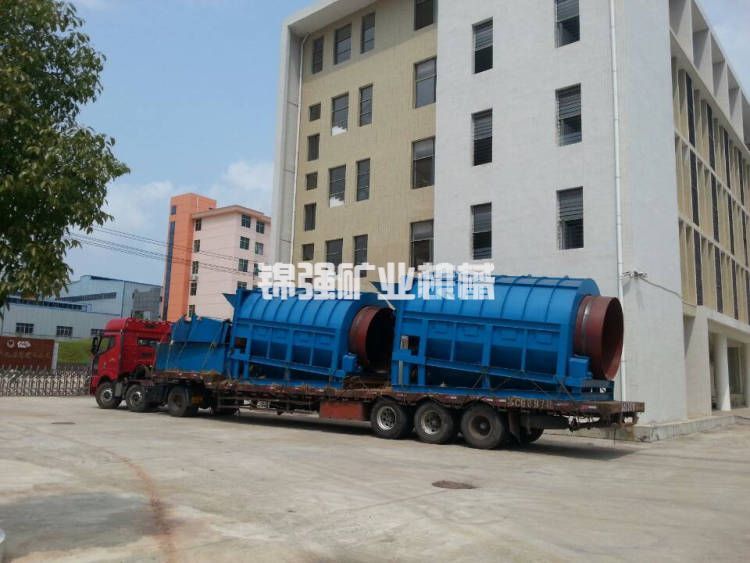

圆筒洗矿机的选型依据为处理量和矿石含泥量。对于含泥量小于15%的矿石，洗矿机筒体长度与直径之比（长径比）取3:1-3.5:1即可满足洗矿要求。对于含泥量超过20%的矿石，长径比应增大至4:1，并在筒体内增设强力擦洗段，以机械方式强化黏土的剥离。洗矿机转速设定在6-10转/分钟范围内，转速过低时扬料效果不足，转速过高时矿物过度粉碎产生次生细泥。喷淋水量按2.5-3.0吨水/吨原矿配置，喷淋压力0.3-0.5MPa。

水力旋流器组的配置数量取决于处理量和脱泥要求。以处理量100t/h为例，选用Φ350旋流器4-6台并联运行，给矿浓度控制在20%-25%，给矿压力0.08-0.12MPa。脱泥效率要求达到85%以上，即溢流中-200目含量不低于给矿中-200目含量的85%。底流浓度达到65%-70%后进入分级筛。旋流器底流嘴的磨损检查周期为每周一次，底流嘴磨损超过2mm时需及时更换。

双层振动分级筛的筛分效率是控制重选给料粒度的关键。上层筛网0.6mm、下层筛网0.12mm，筛面尺寸1200×3600mm。筛分效率应不低于90%，生产中通过每日取筛下物样品进行筛析来检验。筛面材质选用聚氨酯，使用寿命较普通钢丝筛网延长3-5倍。筛网破损的早期识别通过观察下层筛筛下物中粗粒含量是否异常升高来判断。

四、重选富集系统的设备配置与操作

重选富集系统是成套系统中设备数量最多、处理量最大的环节。该系统以螺旋溜槽为粗扫选设备，以摇床为精选再选设备，两者配合构成完整的重选流程。

螺旋溜槽的配置按粒级分组进行。中砂粒级（0.12-0.6mm）是锆英石的主要分布区间，配置Φ1200×4圈标准型溜槽。以100t/h处理量为例，中砂粗选配置16台、扫选配置12台，按“一粗一扫”结构组成闭路循环。细砂粒级（-0.12mm）中锆英石含量相对较低但金红石比例升高，配置Φ1000×5圈细砂溜槽，粗选10台、扫选8台。粗砂粒级（+0.6mm）中有用矿物含量通常较低，配置Φ1500×3.5圈大直径溜槽4台，简易回收后抛尾。

螺旋溜槽的给矿浓度控制是操作核心。中砂溜槽给矿浓度24%-28%，细砂溜槽20%-24%，粗砂溜槽28%-32%。浓度偏离最佳范围时，通过给矿箱前的补加水调节阀门调整。截取器的位置设定：粗选溜槽设置在距内缘40%-45%槽宽处，以回收率为优先；扫选溜槽收窄至30%-35%，以提升扫选精矿品位。

摇床承接螺旋溜槽粗精矿进行精选。螺旋溜槽粗精矿产率约为原矿的4%-6%（重矿物总量15%-25%），经浓缩斗脱水至浓度18%-22%后给入摇床。选用6-S型双层摇床，中砂粒级选用粗砂刻槽床面（刻槽深度1.5-2.0mm），配置6台；细砂粒级选用细砂刻槽床面（刻槽深度0.8-1.2mm），配置4台。摇床操作参数：中砂床面冲次95-105次/分钟、冲程12-14mm、坡度1.5°-1.8°，细砂床面冲次110-120次/分钟、冲程8-10mm、坡度1.2°-1.5°。摇床精矿为重矿物总量45%-55%的混合重矿物精矿，进入磁选段。摇床中矿返回螺旋溜槽扫选给矿，摇床尾矿作为最终尾矿排出。

五、磁选与静电分选系统的衔接配置

磁选与静电分选系统共同构成成套系统的精选提纯部分，承接重选产出的混合重矿物精矿，完成钛铁矿的分离和锆英石与金红石的最终分离。

磁选段采用弱磁选+强磁选两段结构。弱磁选选用永磁筒式磁选机（CTB-1230，场强250-350kA/m）2台，给矿浓度25%-30%。磁性产品为钛铁矿精矿（TiO₂≥48%），非磁性产品进入强磁选。强磁选选用高梯度立环磁选机（SLon-1500，场强1000-1200kA/m）2台，处理弱磁选尾矿，分离残留的细粒钛铁矿和弱磁性杂质。强磁选磁性产品返回弱磁选给矿，非磁性产品（锆英石+金红石混合物）进入静电分选段。强磁选机齿板间隙1.0-1.5mm，每月清理一次齿板防止堵塞。磁选段钛铁矿作业回收率目标为85%-90%，非磁性产品中钛铁矿含量控制在1.5%以下。

静电分选段给料为磁选非磁性产品，进入电选前需经浓缩、干燥、加热预处理。浓缩机（NZ-9）将矿浆浓度从15%-20%提升至60%-65%，回转干燥机（Φ1.5×12m）将含水率降至1%以下，电加热保温料仓将物料温度提升至80-100℃。三个预处理环节的衔接需保证物料不吸潮，干燥机与加热料仓之间的输送管道设保温层和温度监测点。

静电分选选用辊式电选机（YD双辊，35kV）4台，按粗选、精选、扫选三段结构配置。粗选2台以高处理量为目标（电压25kV、辊速155转/分钟），产出锆英石粗精矿和金红石粗精矿。精选1台处理锆英石粗精矿（电压32kV、辊速130转/分钟），产出最终锆英石精矿（ZrO₂≥65%）。扫选1台处理金红石粗精矿（电压28kV、辊速150转/分钟），回收夹带的锆英石。电选作业的环境控制：车间湿度低于60%，物料温度保持在85-100℃，给料层厚度不超过2mm且均匀连续。

六、成套系统设备配置清单

以下为处理量100t/h原矿的锆英砂矿选矿成套系统主要设备配置清单。

整线设备总台套数约76台（含同类型多台套），总装机功率约255kW，实际运行功率约195-205kW，吨原矿处理电耗约2.0-2.2kWh。

七、成套系统的技术经济指标

以下为处理量100t/h原矿（年处理60万吨，年运行6000小时）的锆英砂矿选矿成套系统主要技术经济指标。

年产值测算（按当前市场价参考）：锆英石精矿约16000-16800吨×8500元/吨=1.36-1.43亿元；钛铁矿精矿约9000-9500吨×1350元/吨=0.12-0.13亿元；金红石精矿约1800-2000吨×12000元/吨=0.22-0.24亿元。年产值合计约1.7-1.8亿元，年运行成本约1200-1500万元，静态投资回收期约1-1.5年。

八、安装调试与交付保障

锆英砂矿选矿成套系统的安装调试周期一般为4-6个月，分为设备安装、单机调试、联动调试和负荷试运行四个阶段。

设备安装阶段（周期2-3个月）。安装顺序为先主厂房钢结构、再设备基础和预埋件、后设备就位和管道连接。螺旋溜槽组安装平台水平度误差不超过±2mm/全长。摇床基础单独浇筑，与周围平台设减振缝隔离。磁选机筒体水平度误差不超过0.5mm/m。电选机高压系统安装时，电极与辊筒间隙按照设备图纸精确调整，绝缘部件安装前做绝缘耐压测试。

单机调试阶段（周期2-3周）。每台设备单独空载运行2-4小时，检测电机电流、轴承温升（≤40℃）、振动值和噪音水平。电选机高压系统逐步升压至工作电压，检查电晕放电状态和绝缘性能。

联动调试阶段（周期3-4周）。先以清水为介质进行水联动，检查各段自流坡度、泵站流量匹配和管道密封性。确认无误后以原矿为物料，按设计处理量的50%开始负荷联动，稳定运行24小时后提升至75%、90%、100%。每级负荷稳定运行24小时，对各段给矿、精矿和尾矿同步取样分析，绘制全流程金属平衡表。

负荷试运行阶段（周期15-30天）。以100%设计处理量连续运行，执行正式生产班次制度，每日汇总检测数据。试运行的最后7天进行72小时连续性能考核，考核期内所有指标达到设计保证值即为合格。

锆英砂矿选矿成套系统是重选、磁选、电选三大物理选矿方法的系统化集成。系统设计以原料适应性强、产品方案灵活、运行稳定可靠为核心目标，可根据用户的原矿条件和产品需求提供定制化方案。如需针对具体项目进行成套系统的方案设计和设备配置，可提供原矿性质分析报告和产能目标，我司将在详细评估后出具包含工艺流程图、设备清单、布置方案、投资估算和预期指标的完整技术方案。
