核心结论速览：

重砂矿联合分选一体化生产线以“重选抛尾—磁选分组—静电提纯”为技术主线，通过三段式梯度配置实现钛铁矿、锆英石、独居石、金红石等多金属矿物的综合回收，单线处理能力可达每小时五十到一百吨

生产线以螺旋溜槽和摇床完成湿法重选段的大宗抛尾和预富集，以三段干式磁选完成矿物分组，以高压电选完成最终分离，湿法段与干法段之间通过脱水干燥系统衔接

重选段丢弃百分之九十以上的脉石，磁选段将混合重砂拆分为磁性矿物组和非磁性矿物组，静电分选段完成锆英石与金红石的最终分离

生产线设计须统筹分级精度、给矿浓度和含水率控制三个关键参数，分级不精细、浓度波动或含水率超标将直接影响最终产品指标

重砂矿联合分选生产线的总体架构

重砂矿联合分选一体化生产线是为处理矿物组成复杂的重砂矿而设计的连续生产系统。重砂矿中通常含有钛铁矿、锆英石、独居石、金红石、锡石等多种有用矿物，单一分选方法无法获得各单一矿物精矿。

生产线的技术主线分为三段。重选段利用矿物密度差异，以最低成本丢弃占原矿百分之九十以上的石英、长石等轻矿物。磁选段利用矿物磁性差异，将混合重砂拆分为磁性矿物组和非磁性矿物组。静电分选段利用矿物导电性差异，完成锆英石与金红石的最终分离。三段各有分工，组合后实现各有价矿物的精准分离。

物料走向从湿法段开始。原矿经筛分洗矿、脱泥分级后进入重选段。螺旋溜槽和摇床产出混合重砂，经浓缩、过滤、干燥后进入干法段。干式磁选和静电分选依次处理干燥后的物料，最终产出各单一矿物精矿。

这一架构的核心设计原则是：能用物理分选方法解决的问题尽量在物理段完成。重选段以最低成本丢弃脉石，磁选段完成矿物分组，静电分选段完成最终分离。每个环节只承担自己最擅长的分离任务，不将上一段的问题留给下一段。

重选段：螺旋溜槽与摇床的组合配置

重选段是生产线的第一道工序，也是处理量最大的环节。重选段采用螺旋溜槽加摇床的组合配置，螺旋溜槽完成粗选抛尾，摇床完成精选提纯。

螺旋溜槽是重选段的处理量主力。矿浆从螺旋槽上部给入后，在沿槽面呈螺旋状向下流动的过程中，高密度的重矿物在离心力和重力作用下沉到槽底内缘，低密度的石英等脉石浮在表面被水流带向外缘。通过末端分矿器将内缘精矿和外缘尾矿分别截取，一段螺旋粗选即可把原矿中百分之一到三的重矿物富集到混合重砂品位百分之六十到八十，同时抛除百分之八十到九十的尾矿。

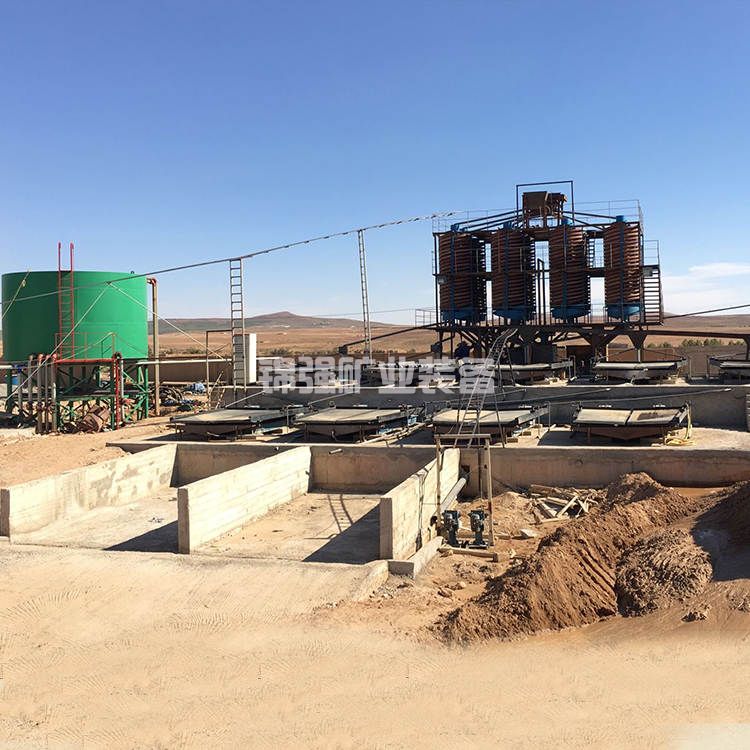

螺旋溜槽段通常采用一粗一扫两段配置。粗选螺旋产出粗精矿，扫选螺旋处理粗选尾矿回收流失的重矿物，扫选精矿返回粗选给矿。以处理量每小时五十吨原矿的生产线为例，粗选段需配置二十四到三十二台螺旋溜槽，扫选段需十二到十六台。

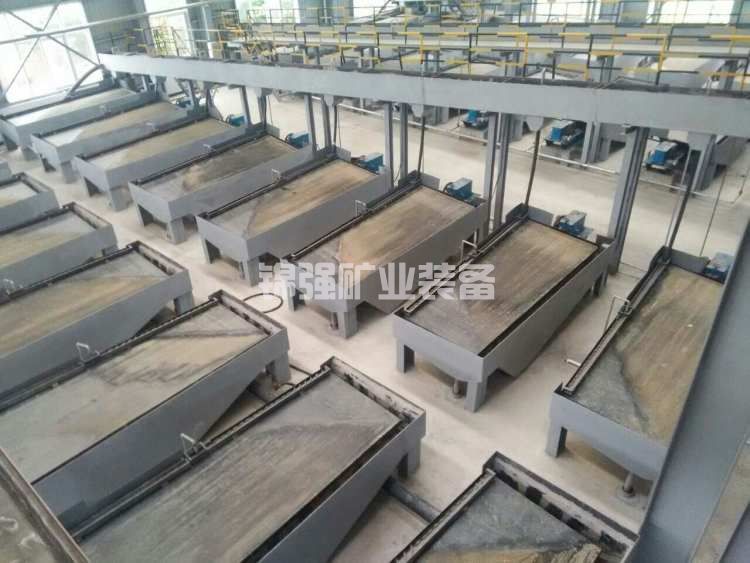

摇床承担重选段的精选任务。当螺旋粗精矿中仍含有较多残留轻矿物时，摇床通过高精度分带将重矿物品位进一步提升。在带有来复条的倾斜床面上，矿粒在重力、横向水流冲力和床面往复运动共同作用下按比重和粒度呈扇形分带。摇床的富集比可达十五到三十倍，一段摇床可将混合重砂中重矿物含量从百分之六十提升到百分之八十以上。

重选段的目标指标为：尾矿中重矿物含量低于百分之零点三，混合重砂中重矿物含量大于百分之九十，重矿物综合回收率百分之八十五到九十二。

脱水干燥系统：湿法段与干法段的工艺桥梁

重选段产出的混合重砂是矿浆形态，含水率通常在百分之二十到四十。而接下来的干式磁选和静电分选对水分极其敏感，含水率必须低于百分之一，否则分选精度将大幅下降。

脱水干燥系统由浓缩、过滤和干燥三个环节组成。混合重砂首先进入浓密机浓缩，底流浓度提升到百分之四十到五十。浓缩底流进入真空过滤机或板框压滤机，滤饼含水率降至百分之十到十五。滤饼再经回转干燥机干燥至含水率低于百分之一。

回转干燥机是热力干燥的主要设备。筒体直径一点二到二点零米，长度六到十二米，热风温度控制在一百五十到二百摄氏度，出料温度六十到八十摄氏度。干燥温度必须严格控制，温度过高会导致钛铁矿表面氧化、改变其磁性，影响后续干式磁选的效果。

干燥后的物料在进入磁选段前还需经筛分分级。混合重砂经高频振动筛分成不同粒级，不同粒级分别进入后续磁选和电选系统采用针对性参数。分级不精细会使粗粒和细粒在同一设备参数下互相干扰，严重影响分选精度。

磁选段：三段式梯度磁场配置

磁选段的任务是按照矿物磁性强度，将干燥后的混合重砂拆分成不同磁性的产品组。磁选作业分三段进行，场强由低到高逐级递进。

弱磁选是第一段，场强零点一到零点三特斯拉。磁铁矿是唯一在这个场强下能被吸附的矿物。弱磁选产出的磁铁矿精矿虽然量不大，占重砂总量的百分之一到五，但可作为副产品出售。非磁性产品进入中磁选。

中磁选是第二段，场强零点五到零点八特斯拉。钛铁矿在这个场强下被吸附，产出钛铁矿精矿，TiO₂品位百分之四十六到四十八。如果矿石中含有中等磁性的钛赤铁矿或铁铝榴石，它们也会在这一段被吸附。通过调节场强来优化分选效果，是磁选段操作的关键。非磁性产品进入强磁选。

强磁选是第三段，场强一点二到一点五特斯拉。独居石和石榴石在这个场强下被吸附。独居石作为高价值副产品回收，石榴石可作为研磨材料出售。强磁选后的非磁性产品主要是锆英石和金红石的混合物，进入静电分选段做最终分离。

三盘磁选机是磁选段的核心设备，三个磁辊的场强独立可调，一台设备可以完成中磁选和强磁选两段作业。磁选段的场强分界点不是固定值，需根据矿石特性调整。

磁选段的目标指标为：钛精矿TiO₂品位大于百分之四十六，TiO₂回收率大于百分之九十。独居石精矿REO品位大于百分之五十五。

静电分选段：高压电场中的最终分离

静电分选段处理的是磁选段产出的非磁性产品，主要为锆英石和金红石的混合物。两种矿物的密度接近、磁性相同，重选和磁选都分不开。但两者的导电性差异显著，金红石是良导体，锆英石是非导体。高压电选机利用这个差异完成最终分离。

高压辊筒电选机的工作原理是利用矿物在高压电场中的导电性差异。导体矿物金红石在高压电场中迅速获得电荷并迅速释放，在离心力作用下被抛离至导体产品收集槽。非导体矿物锆英石获得电荷后释放缓慢，被吸附在转鼓表面，随转鼓转动至后方被毛刷刷落至非导体产品收集槽。

锆粗精矿的电选工艺通常分两步进行。第一次电选（电压二KV）分选出导电产品和非导电产品，导电产品经第二次电选（十四KV）得到金红石精矿和锆精矿，非导电产品经三次摇床重选后得到锆精矿和尾矿。电压控制在二十到二十五千伏，辊筒温度七十五到八十摄氏度。电压偏低时，部分金红石混入锆英石精矿。电压偏高时，非导体矿物也可能被击穿导电，造成锆英石损失。

静电分选段对给料条件有严格要求。给料粒级必须控制在零点一到零点三毫米范围内，粒度过宽会严重影响分选效果。给料含水率必须低于百分之零点五，否则矿物表面水膜会改变导电性特征。给料温度应控制在六十到八十摄氏度，预热可以降低矿物表面吸附水，提高导电性差异的分辨率。

电选段的目标指标为：锆英石精矿ZrO₂品位大于百分之六十五，ZrO₂回收率大于百分之八十五。金红石精矿TiO₂品位大于百分之九十二。

生产线的控制要点与设备配置

分级精度控制方面，振动筛的分级效率直接影响各段设备的效果。分级旋流器的粗粒级中负零点零七四毫米含量应低于百分之十，细粒级中正零点一毫米含量应低于百分之五。

给矿浓度控制方面，螺旋溜槽给矿浓度须稳定在百分之二十五到三十五，摇床给矿浓度控制在百分之十五到二十五。调浆系统应配备浓度计和自动补水阀，实现给矿浓度闭环控制。

含水率控制方面，干燥后物料含水率须低于百分之一，电选给矿含水率须低于百分之零点五。

以处理量每小时五十吨原矿的典型生产线为例，主要设备配置如下：

螺旋溜槽BL-600：粗选三十二台、扫选十六台
摇床型号：八到十台
浓密机NZ-六：一台
回转干燥机：直径一点八米、长度八米：一台
弱磁选机零点二T：两台
中磁选机零点六T：两台
强磁选机一点四T：两台
高压电选机二十五KV：二到三台
装机总功率约四百到六百千瓦，厂房面积约二千到三千平方米，操作人员每班六到八人。

结论

重砂矿重力磁选静电联合选矿一体化生产线以重选抛尾、磁选分组、静电提纯为三段式技术主线。重选段以螺旋溜槽和摇床为核心，用最低成本完成大宗抛尾和预富集。磁选段以三段式梯度场强配置，将混合重砂按磁性拆分为不同产品组。静电分选段利用高压电场，完成磁选处理不了的锆英石与金红石分离。三段各有分工，组合后实现各有价矿物的精准分离。分级精度、给矿浓度和含水率控制是决定生产线能否长期稳定运行的三个关键因素。
