先说三个重点

残积型锆矿分离交钥匙工厂的挑战不在于分选技术本身，而在于泥。原矿含泥量百分之十五到三十，前端洗矿脱泥做不好，后面所有设备都会跟着遭殃。交钥匙方案的核心就是把洗矿、重选、脱水、磁选、静电分离整条线打通，让业主拿到一个能稳定产出氧化锆含量百分之六十五以上精矿的工厂。

交钥匙工厂涵盖工艺设计、设备采购、土建施工、安装调试到达标达产的全链条服务，总包方对最终精矿品位和回收率负总责。针对残积型矿石的强力洗矿、重选富集、脱水干燥、磁选除杂、静电分离五段工艺，是这套方案的技术主线。

国内某残坡积锆钛矿之前用简易溜槽加摇床，回收率只有百分之四十多，大部分锆英石都跑尾矿里了。换了一套完整的分离系统后，从前端洗矿到后端电选全部配齐，回收率一下提到百分之八十五以上。这就是交钥匙工厂和拼凑设备之间的区别。

为什么残积型锆矿必须走交钥匙模式

残积型锆矿跟海滨砂矿是完全两回事。一个在海边被波浪淘洗了上万年，矿物干干净净、颗粒饱满。一个在山坡上风化了几十万年，锆英石颗粒裹着粘土、嵌在红土里。原矿从采场拉来，含水率百分之十五到二十五，颜色红褐到灰白，看上去就是湿泥巴掺着砂粒。典型参数是氧化锆品位百分之一点五到四点五，含泥量百分之十五到三十，粒度分布从零点零五毫米到一毫米都有，部分颗粒表面被铁质薄膜覆盖。

让一个没有经验的业主自己搞设计、拼凑设备、现场调试，大概率要翻车。设计参数不对、设备选型不匹配、各段衔接出问题，整条线跑不顺。最稳妥的方式是找一家有经验的公司做交钥匙工厂，从工艺流程设计到设备制造采购，再到土建安装和联动调试，全部由总包方负责，业主只需要提供原矿数据和验收标准。

交钥匙工厂和自行建设的核心区别在三点：单一责任主体、工期锁定、性能保证。业主只需提出处理量和产品指标要求，承包方提供从矿山勘察到稳定出产精矿的全套服务。验收时按合同约定的处理能力、精矿品位、回收率逐项考核，达标后交付。自行建设时，设计缺陷、设备不匹配、安装失误的后果都由业主承担，而在总包模式下，承包方对最终性能负责，处理量达不到、品位不合格、回收率不达标，承包方负责整改直到达标为止。

五段工艺方案的工程设计

残积型锆矿分离交钥匙工厂的工艺方案设计，核心思路是先洗后选、湿干结合。具体分五个作业段，每段都有明确的物料边界和技术参数要求。

第一段是洗矿脱泥。这是残积型锆矿特有的工序，也是决定整条线成败的第一道关卡。用两级洗矿把粘土矿物从矿石颗粒表面剥离，如果洗不干净，后面的螺旋溜槽槽面三天就糊死。

一级洗矿用滚筒洗石机，筒体直径一点五到二点零米，长度四到八米，转速十二到十八转每分钟，加水喷淋把粘土团块打散，加二毫米的砾石从筒体末端排出。二级洗矿用槽式擦洗机，两根水平搅拌轴在高浓度（矿浆浓度百分之五十五到七十）下强力搅拌，颗粒之间的剧烈摩擦把残留在矿物表面的粘土薄膜彻底剥离。

槽式擦洗机的搅拌强度要跟着矿石走。风化程度深的矿石用较高的转速，风化程度浅的矿石用较低的转速，避免过度粉碎产生次生矿泥。现场通常根据擦洗后的矿浆颜色判断，从红褐色变成浅灰色，说明粘土已被充分剥离。

洗矿后的矿浆加水稀释到浓度百分之二十到二十五，进入水力旋流器组脱泥。零点零四五毫米的矿泥从溢流排出进入尾矿浓密机，底流进入下一段。脱泥效率要到百分之八十以上，这样后续重选和磁选设备才能稳定运行。

第二段是重选预富集。脱泥后的矿浆进入螺旋溜槽粗选段。残积型矿石在螺旋溜槽上的表现跟海滨砂矿不同，矿带没那么清晰，富集比没那么高。原因是残积型矿石的矿浆粘度高、粒度分布宽。

螺旋溜槽的给矿浓度要控制在百分之二十二到二十六，比海滨砂矿低三到五个百分点。浓度高了矿浆流动性差，矿物分层不完全。浓度低了重矿物沉降速度不足，细粒锆英石随水流跑掉。粗选段通常按两段粗选加一段扫选配置，总抛尾率约百分之六十五到七十五，重矿物富集比约五到十倍。

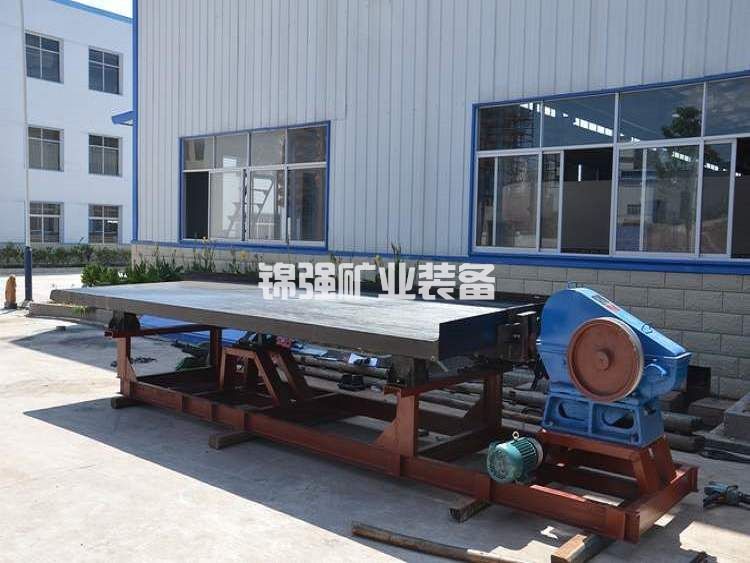

粗选精矿进摇床做精选。粗选精矿的粒度分布宽，零点零五到零点五毫米都有，直接给摇床效果不好。需要先用水力分级机分成粗、细两个粒级分别处理。零点一毫米以上的粗粒级用粗砂摇床，零点一毫米以下的细粒级用细砂摇床。摇床段的最终产品，重选粗精矿，重矿物含量百分之八十到九十二，氧化锆品位百分之四十到五十五。

第三段是脱水干燥。重选精矿含水率百分之十五到二十，必须将水分降至百分之一以下才能进入干式磁选和静电分离设备。先经过浓缩机或浓密斗将矿浆浓度提到百分之四十五到五十五，然后用盘式真空过滤机或陶瓷过滤机把滤饼含水率降到百分之八到十二，最后进回转滚筒干燥机把含水率降到百分之一以下。

干燥温度控制在一百二十到一百四十摄氏度，温度太高钛铁矿表面会氧化影响后续磁选效果。干燥后的物料经过冷却筒降温到四十到五十度，然后进入磁选静电分离段。

第四段是磁选除杂。干燥物料先经过弱磁加中磁加强磁三段分选。弱磁选场强零点二五到零点三五特斯拉，去除磁铁矿和粗粒钛铁矿。中磁选场强零点六到零点八特斯拉，分出大部分钛铁矿。强磁选场强一点二到一点五特斯拉，去除独居石、石榴石和细粒钛铁矿。

磁选段的非磁性产品主要是锆英石和金红石的混合物，三氧化二铁含量要控制在百分之零点五以下，这是静电分离段的基本保障。

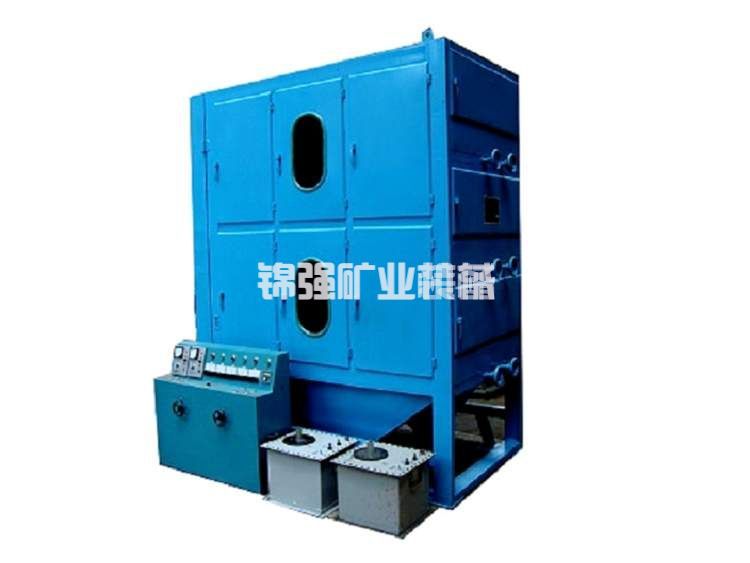

第五段是静电分离。高压静电分选机利用锆英石和金红石导电性差异做最终分离。金红石导电性好，在高压电场中感应带电后从辊筒表面脱落进入导体产品端。锆英石不导电，吸附在辊筒表面被刷子刷入非导体产品端。

采用粗选、精选、扫选三段作业设计，电压设定在二十到二十五千伏，电极间隙二十五到四十五毫米可调，滚筒转速一百到一百八十转每分钟。三段参数独立设定，保证最终的锆英石精矿品位达到氧化锆含量百分之六十五以上、回收率百分之八十五以上。

交钥匙工程的交付边界与服务范围

一套完整的残积型锆矿分离交钥匙工厂，总包方交付的内容覆盖从设计到投产的全过程。

工程设计阶段，总包方根据业主提供的原矿数据，完成全流程物料平衡计算、设备选型计算、工艺流程图、设备布置图、土建条件图、电气原理图和自动化控制方案。设计阶段的关键是各段设备处理能力的匹配，洗矿机的处理能力要和重选段匹配，磁选机要和非磁性产品的产率匹配，静电分离机要和磁选段产出量匹配。

设备采购与制造方面，总包方负责全部工艺设备的采购和监造。主要设备包括滚筒洗石机、槽式擦洗机、水力旋流器、螺旋溜槽、摇床、浓缩机、过滤机、干燥机、磁选机、静电分选机、除尘系统、电气控制系统。长周期设备如高梯度磁选机制造周期四到六个月和静电分选机制造周期五到七个月须在施工图设计启动时同步锁定订单。

土建施工与设备安装方面，总包方负责设备基础施工的指导和验收，以及全部设备的安装就位、管道连接、电气接线和仪表安装。土建部分由总包方出条件图，业主委托当地施工单位完成，总包方技术把关。

系统调试与操作培训方面，总包方负责单机空载调试、联动带料调试。联动带料调试是最关键的环节，各段设备在真实物料条件下连续运行，总包方技术人员调整各段参数，直到全系统稳定运行、精矿指标达标。操作培训在联动调试期间同步进行。

投资估算与经济指标

以年处理原矿二十万吨的残积型锆矿交钥匙工厂为例，总投资约八百五十万到一千四百万元，其中重选段含洗矿脱泥设备投资约四百万到六百五十万元，磁选段约二百万到三百五十万元，静电段约二百五十万到四百万元。

日处理五十到一百吨原矿的交钥匙工厂，总包价通常在三百五十万到四百五十万元之间。构成大致是工艺设计及技术服务百分之六左右，设备供货百分之四十八左右，土建施工百分之十七左右，安装工程百分之十左右，电气及自动化百分之八左右。

交钥匙模式的付款通常按里程碑支付：签约付百分之三十，设计完成付百分之二十，设备发货付百分之二十，安装完成付百分之十五，验收合格付百分之十，质保金百分之五。

运营成本方面，残积型砂矿的吨矿加工成本约二十五到四十元，比海滨砂矿高出一大截，主要原因是洗矿段和脱水段的能耗增加了。

残积型锆矿分离交钥匙工厂不是卖一堆设备，而是交付一个能稳定出产一级精矿的工厂。残积型矿石的难点在于泥，交钥匙方案的价值就在于把洗矿、重选、脱水、磁选、静电分离整条线统筹设计、统一施工、一次调通。把原矿数据和产能需求发过来，我们可以帮你做针对性的交钥匙工厂方案。
